Вентилируемый фасад — это утеплитель на стене, гидро-ветрозащитная мембрана поверх него, воздушный зазор и навесная облицовка на подсистеме из кронштейнов и направляющих. Зазор здесь не деталь, а условие работы: воздух входит внизу, поднимается вверх и уносит влагу из утеплителя и с изнанки облицовки. Перекрытый зазор превращает конструкцию в обычный фасад с мокрым утеплителем.
Актуализировано
Отличие вентфасада от штукатурного — не в облицовке, а в том, что стена может сохнуть наружу. Пар из помещения проходит стену, утеплитель и мембрану и уходит в зазор, а не упирается в плотный слой.
Поэтому самая дорогая ошибка здесь — перекрытый зазор. Его закрывают глухой подшивкой карниза, запенивают у откосов, перекрывают отливом, ставят утеплитель вплотную к облицовке. Внешне фасад выглядит идеально, а внутри у него мокрый утеплитель.
Вторая ошибка — обычная лёгкая вата вместо плиты для вентсистем. В зазоре есть движение воздуха, и мягкая плита со временем расслаивается с наружной стороны, теряя часть толщины и части волокна.
Слои снизу вверх. Толщины, марки и шаги определяются проектом и условиями объекта.
Кронштейны размечают по проекту фасадной системы и ставят через терморазрыв — паронитовую или полимерную прокладку, иначе металл кронштейна работает мостиком холода через весь пирог. Вылет кронштейна задаёт толщину утеплителя и величину зазора одновременно.
Плиты насаживают на кронштейны и крепят дюбелем с металлическим гвоздём, вразбежку, плотно друг к другу. Двухслойное утепление кладут со смещением швов: сквозной шов через оба слоя — это готовый канал для холода.
Мембрану раскатывают снизу вверх, с нахлёстом, гладкой стороной наружу и проклеивают нахлёсты и примыкания к проёмам. Если у плиты есть собственная плотная наружная сторона, отдельная мембрана может не понадобиться — это указывает производитель утеплителя.

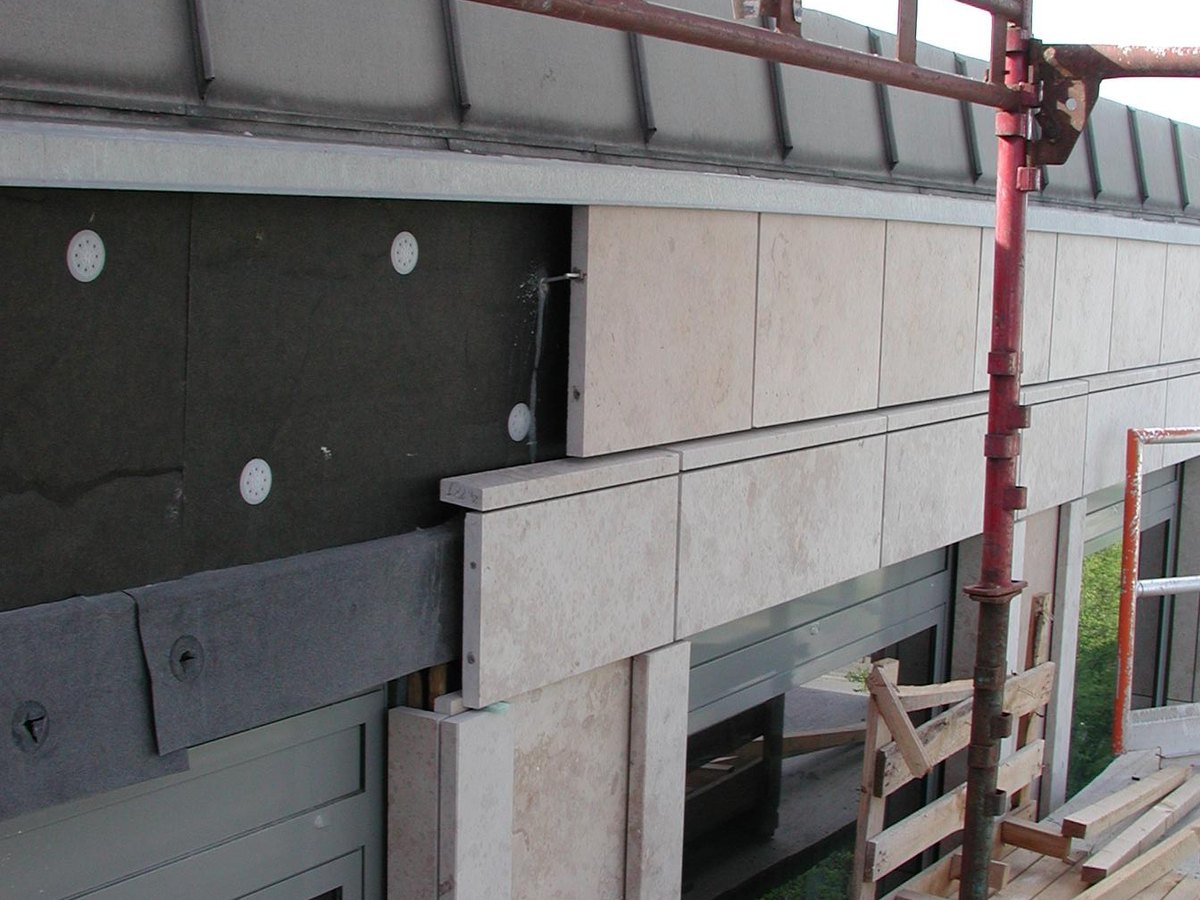

Облицовку навешивают на направляющие, оставляя зазор между мембраной и панелью. Внизу фасада оставляют вход воздуха с сеткой, под карнизом — выход через перфорированный софит. Отливы и планки у проёмов ставят по узлам системы, чтобы они отводили воду и не перекрывали зазор.
Статус показывает роль материала в этой конструкции, а не в каталоге. Количество — ориентировочное, для предварительной комплектации.
Предварительный расчёт для указанных размеров. Не заменяет проект и спецификацию.
| Материал | Статус | Назначение в этой конструкции | Можно отказаться? | Ориентировочно |
|---|---|---|---|---|
| Подсистема | ||||
| Подсистема: кронштейны и направляющие технологический элемент не входит в текущий складской ассортимент | 🔴 Основной | Кронштейны и направляющие держат облицовку и задают вентиляционный зазор. Подсистему считает производитель фасадной системы по ветровой нагрузке, высоте здания и весу облицовки — это расчётная часть, а не набор уголков по вкусу. | нет облицовку не на что навесить и нечем задать зазор | по расчёту системы |
| Утепление и ветрозащита | ||||
| Каменная вата для вентфасада ROCKWOOL Венти Баттс ОПТИМА 1000*600*100 (2,4м2)(0,24м3) | 🔴 Основной | В вентфасаде работает только каменная вата, предназначенная для вентилируемых систем: у неё плотная наружная сторона, которая не расслаивается от продувания в зазоре. Обычная лёгкая вата в этом месте со временем «разлохмачивается» и теряет часть толщины. Не нужен: холодный вентфасад — только облицовка по каркасу, без утеплителя | только при изменении конструкции фасад остаётся только облицовкой, теплотехника стены не меняется | 105 упаковок |
| Дюбель для теплоизоляции Дюбель для теплоизоляции 10х160 мм металлический гвоздь с термоголовкой(500шт) | 🔴 Основной | Тарельчатый дюбель с металлическим гвоздём держит плиту на стене. Длину берут по толщине утеплителя плюс глубина анкеровки в стену; пластиковый гвоздь на фасаде выше первого этажа обычно не применяют — он не держит вырывающую нагрузку от ветра. | нет плиты держатся только на трении о кронштейны и сползают | 3 упаковки |
| Гидро-ветрозащитная мембрана Гидро-ветрозащитная диффузионная мембрана ТехноНИКОЛЬ МАСТЕР ВЕНТ 130 (75м2) (32шт/под) | 🔴 Основной | Гидро-ветрозащитная мембрана закрывает утеплитель со стороны зазора: не даёт ветру выдувать тепло из волокна и снимает косой дождь, попавший за облицовку. При этом она паропроницаема — влага из стены уходит наружу, в зазор. Не нужен: плита, у которой ветрозащитный слой уже нанесён на производстве | только при изменении конструкции ветер выдувает тепло из волокна и вытягивает его из плиты в зазор | 4 рулона |
| Лента для мембраны Самоклеящаяся лента ТЕХНОНИКОЛЬ АЛЬФАБЭНД 60 (25м х 60мм) (8шт/кор) | 🟠 Системный | Проклейка нахлёстов и примыканий мембраны к окнам и углам. Непроклеенный нахлёст на фасаде работает хуже, чем на кровле: ветер задувает под полотно и поднимает его. | только при изменении конструкции ветер задувает под нахлёст и поднимает полотно | 7 рулонов |
| Зазор и облицовка | ||||
| Вентиляционный зазор технологический элемент не входит в текущий складской ассортимент | 🔴 Основной | Вентиляционный зазор между мембраной и облицовкой — это не материал, а условие работы всей конструкции. Воздух должен входить снизу, идти вверх и выходить под карнизом, унося влагу. Зазор, перекрытый утеплителем, отливом или монтажной пеной, превращает вентфасад в обычный, только с мокрым утеплителем. | нет фасад перестаёт быть вентилируемым, влага остаётся в утеплителе | по системе облицовки |
| Отливы и примыкания технологический элемент не входит в текущий складской ассортимент | 🟠 Системный | Отливы, откосы и планки примыкания отводят воду от оконных и дверных проёмов и от цоколя. В вентфасаде они же чаще всего и перекрывают зазор, если их ставят не по узлам системы. | нет вода с проёмов идёт в конструкцию фасада | по проёмам |
| Сетка на вход зазора технологический элемент не входит в текущий складской ассортимент | 🟠 Системный | Сетка на входе зазора внизу не пускает в фасад грызунов и насекомых. Ячейка должна оставлять воздуху проход: слишком мелкая сетка забивается пылью и останавливает вентиляцию. | только при изменении конструкции в зазор заходят грызуны и насекомые | по периметру |
4 позиции из состава можно заказать у нас; наличие на складе и сроки уточняет менеджер. Ещё 4 позиции — технологические элементы вне складского ассортимента.
Зачем именно здесь. Кронштейны и направляющие несут вес облицовки и передают ветровую нагрузку на стену. Они же задают толщину утеплителя и величину зазора: всё это определяется вылетом кронштейна.
Почему расчёт производителя. Шаг кронштейнов зависит от высоты здания, ветрового района, веса облицовки и материала стены. Одна и та же система на первом и на четвёртом этаже считается по-разному.
Чего мы не обещаем. Подсистему мы не поставляем и не проектируем, поэтому ни вылетов, ни шагов на этой странице нет.
Зачем именно здесь. Утеплитель для вентфасада имеет плотную наружную сторону, рассчитанную на движение воздуха в зазоре. Он не расслаивается от продувания и держит форму на вертикали.
Почему не обычная вата. Лёгкая плита в зазоре со временем «разлохмачивается» с наружной стороны: она теряет часть толщины, а волокно постепенно уносит потоком.
Когда можно без утеплителя. Холодный вентфасад — это только облицовка по каркасу. Конструкция рабочая, но теплотехнику стены она не меняет, и называть её утеплением нельзя.
Что покупают вместе. Дюбель и мембрану — если у плиты нет собственной наружной защиты.
Зачем именно здесь. Дюбель прижимает плиту к стене между кронштейнами. На фасаде работает ветровой отсос: он тянет плиту наружу, и одного трения о кронштейн мало.
Почему металлический гвоздь. Пластиковый гвоздь хуже держит вырывающую нагрузку и чаще применяется в цоколе и на небольшой высоте. На фасаде обычно ставят металлический с термоголовкой.
Если отказаться. Плиты сползают вниз, между ними раскрываются щели — и весь слой перестаёт быть сплошным.
Зачем именно здесь. Мембрана закрывает утеплитель со стороны зазора: снимает косой дождь, попавший за облицовку, и не даёт ветру продувать волокно. При этом она паропроницаема, поэтому влага из стены свободно уходит наружу.
Когда не нужна. Если у плиты есть собственная плотная кашированная наружная сторона, выполняющая ту же роль. Это указывает производитель утеплителя, а не общее правило.
Если отказаться. Утеплитель продувается: расчётная теплопроводность перестаёт соответствовать реальной, особенно по краям фасада и у углов.
Зачем именно здесь. Зазор — это то, что делает фасад вентилируемым. Воздух входит снизу, нагревается от стены, поднимается и выходит под карнизом, унося влагу из утеплителя и конденсат с изнанки облицовки.
Что его перекрывает. Глухая подшивка карниза, монтажная пена у откосов, отлив без выхода воздуха, утеплитель, поставленный вплотную к облицовке. Любое из этого останавливает тягу во всём фасаде, а не только на своём участке.
Если отказаться. Конструкция превращается в обычный фасад, где влаге некуда уходить, и утеплитель работает мокрым.
Чего мы не обещаем. Величины зазора в миллиметрах. Её задаёт система облицовки вместе с вылетом кронштейна, и вне конкретной системы это число не имеет смысла.

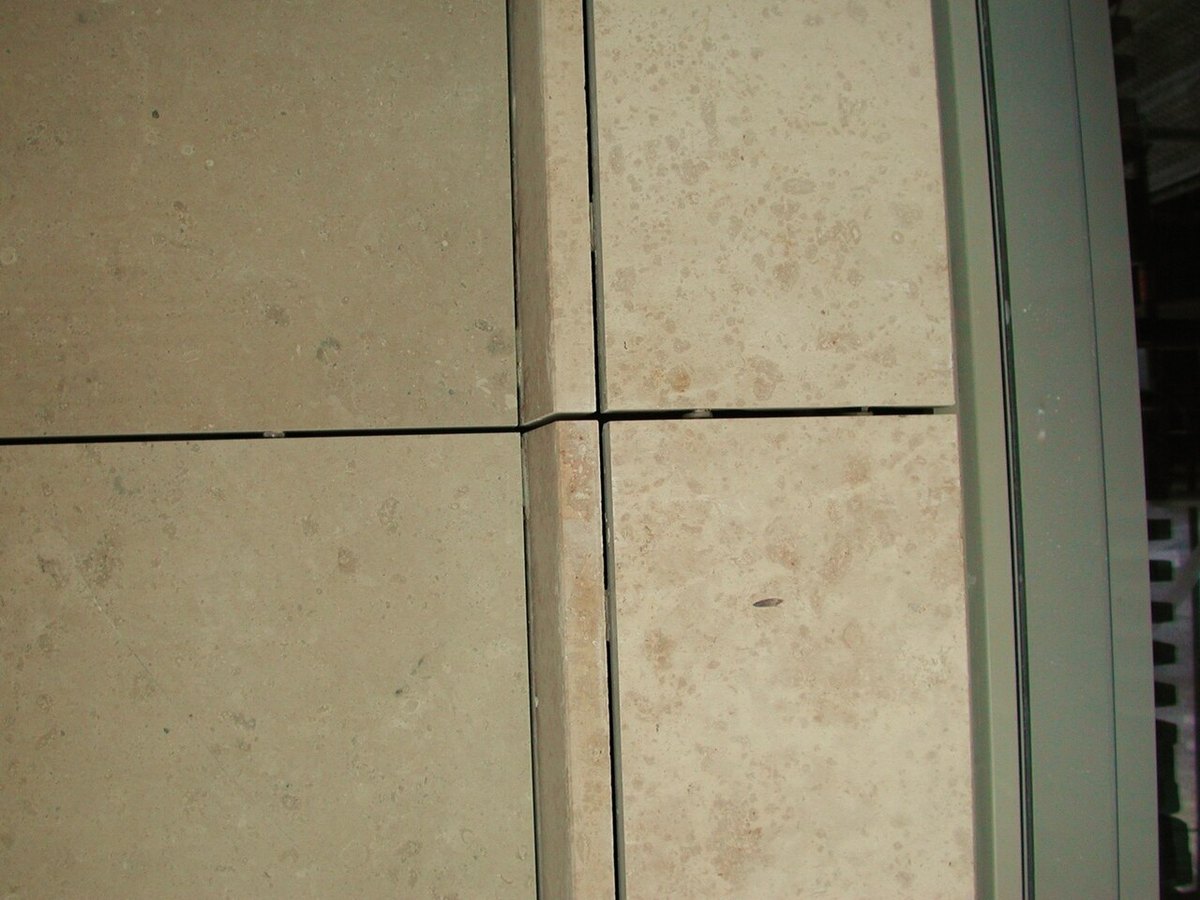

Зачем именно здесь. Облицовка принимает на себя дождь и ветер и защищает мембрану от ультрафиолета. Герметизировать стену она не должна и не может: часть воды всегда попадает за неё, и это штатный режим.
Как крепится. Только к направляющим подсистемы. К утеплителю облицовка не крепится и на него не опирается.
Чем можно заменить. Другой навесной облицовкой, рассчитанной на ту же подсистему и на тот же вес.
Зачем именно здесь. Отливы и планки примыкания отводят воду от оконных и дверных проёмов и от цоколя — то есть от мест, где вода попадает за облицовку чаще всего.
Почему по узлам системы. Именно отливы чаще всего и перекрывают зазор, если их ставят «по месту». Узел должен и отводить воду, и оставлять воздуху проход.
Если отказаться. Вода с проёмов идёт внутрь конструкции, прямо на утеплитель.
Расчёт ориентировочный, для предварительной комплектации. Точное количество определяется проектом и замером на объекте.
| Материал | От чего считаем | Запас |
|---|
Расчёт ориентировочный и охватывает только наши слои. Толщина утеплителя — результат теплотехнического расчёта, а шаг кронштейнов и величина зазора — расчёта фасадной системы по ветровой нагрузке. Ни того, ни другого мы не приводим справочными цифрами.
| Материал | Чем можно заменить | Что покупают вместе |
|---|---|---|
| Подсистема: кронштейны и направляющие | — | Фасадные панели |
| Каменная вата для вентфасада | другой утеплитель для вентилируемых систем — обычная лёгкая вата здесь не работает | Дюбель для теплоизоляции · Гидро-ветрозащитная мембрана |
| Дюбель для теплоизоляции | — | Каменная вата для вентфасада |
| Гидро-ветрозащитная мембрана | — | Лента для мембраны |
| Лента для мембраны | — | Гидро-ветрозащитная мембрана |
| Вентиляционный зазор | — | Софит перфорированный |
| Фасадные панели | другая навесная облицовка, рассчитанная на ту же подсистему | Подсистема: кронштейны и направляющие |
| Софит перфорированный | — | Вентиляционный зазор |
| Отливы и примыкания | — | Фасадные панели |
| Сетка на вход зазора | — | Вентиляционный зазор |
Заявка попадает менеджеру Строй-Терминала: он подбирает вариант и возвращается с предложением. Открытой биржи исполнителей у нас нет.
Тем, что между утеплителем и облицовкой есть воздушный зазор, и стена может сохнуть наружу. В штукатурном фасаде утеплитель закрыт сплошным слоем, и вся система работает иначе.
Отсюда и разница в применении: вентфасад легче переносит утепление стены с высокой влажностью и монтируется без мокрых процессов.
Его величину задаёт система облицовки вместе с вылетом кронштейна. Универсальной цифры мы не называем: вне конкретной системы она ничего не значит.
Важнее другое: зазор должен быть сквозным — с открытым входом внизу и выходом под карнизом. Зазор «в целом есть», но перекрытый в одном месте, не работает.
Иногда да — если у плиты есть собственная плотная наружная сторона, рассчитанная на продувание. Это указывает производитель утеплителя.
Во всех остальных случаях мембрана нужна: без неё ветер выдувает тепло из волокна, и фактическая теплопроводность слоя оказывается хуже расчётной.
Нет. В зазоре есть движение воздуха, и мягкая плита со временем расслаивается с наружной стороны.
Для вентфасада берут плиты с плотной наружной поверхностью, прямо заявленные производителем как предназначенные для вентилируемых систем.
В вентфасаде обычно нет: конструкция рассчитана на то, что пар проходит стену насквозь и уходит в зазор.
Исключения бывают при каркасных стенах и помещениях с высокой влажностью — там пирог считают отдельно.
Перекрывают зазор. Глухая подшивка карниза, пена у откосов, отлив без прохода воздуха — любое из этого останавливает тягу.
Второе по частоте — ставят кронштейны без терморазрыва: металл проходит через весь пирог и работает мостиком холода.
Каменная вата для вентфасадов, дюбель для теплоизоляции, гидро-ветрозащитная мембрана, ленты, фасадные панели и софиты — это наш ассортимент, он считается на странице.
Подсистемы, отливов и сетки у нас нет: они показаны серыми информационными строками и запрашиваются через менеджера.
Да, это холодный вентфасад — облицовка по каркасу с зазором. Конструкция рабочая и часто применяется как отделка.
Но теплотехнику стены она не меняет, поэтому называть её утеплением нельзя: от такого фасада ждут только внешнего вида и защиты стены от осадков.
