Водяной тёплый пол — это система отопления и пирог вокруг неё. Система — трубы, крепёж и коллектор со смесительным узлом — проектируется теплотехником; пирог — теплоизоляция снизу, разделительная плёнка, демпферная лента по периметру, армирование и стяжка над трубой. От пирога зависит, пойдёт тепло в комнату или вниз и будет ли пол греть равномерно. Труб, крепежа и коллекторов в нашем складском ассортименте нет — в составе они показаны отдельно, как технологические элементы.
Актуализировано
Мы закрываем вторую часть. Трубы, коллектор и крепёж в нашем складском ассортименте не значатся — они показаны в составе серыми строками, чтобы технология была видна целиком, но продаём мы не их. Поставку можно запросить через менеджера.
Пирог при этом не второстепенен. Именно от него зависит, пойдёт тепло в комнату или вниз, треснет стяжка в первый сезон или отработает десятилетия, будет пол греть равномерно или полосами по трубе. Ниже — слои, материалы и то, что в них решает проект, а что — исполнитель.
Слои снизу вверх. Толщины, марки и шаги определяются проектом и условиями объекта.
Основание очищается и выравнивается. Теплоизоляция укладывается сплошным слоем вразбежку, поверх — разделительная плёнка. По периметру и вокруг колонн ставится демпферная лента на всю высоту будущей стяжки, с запасом вверх.

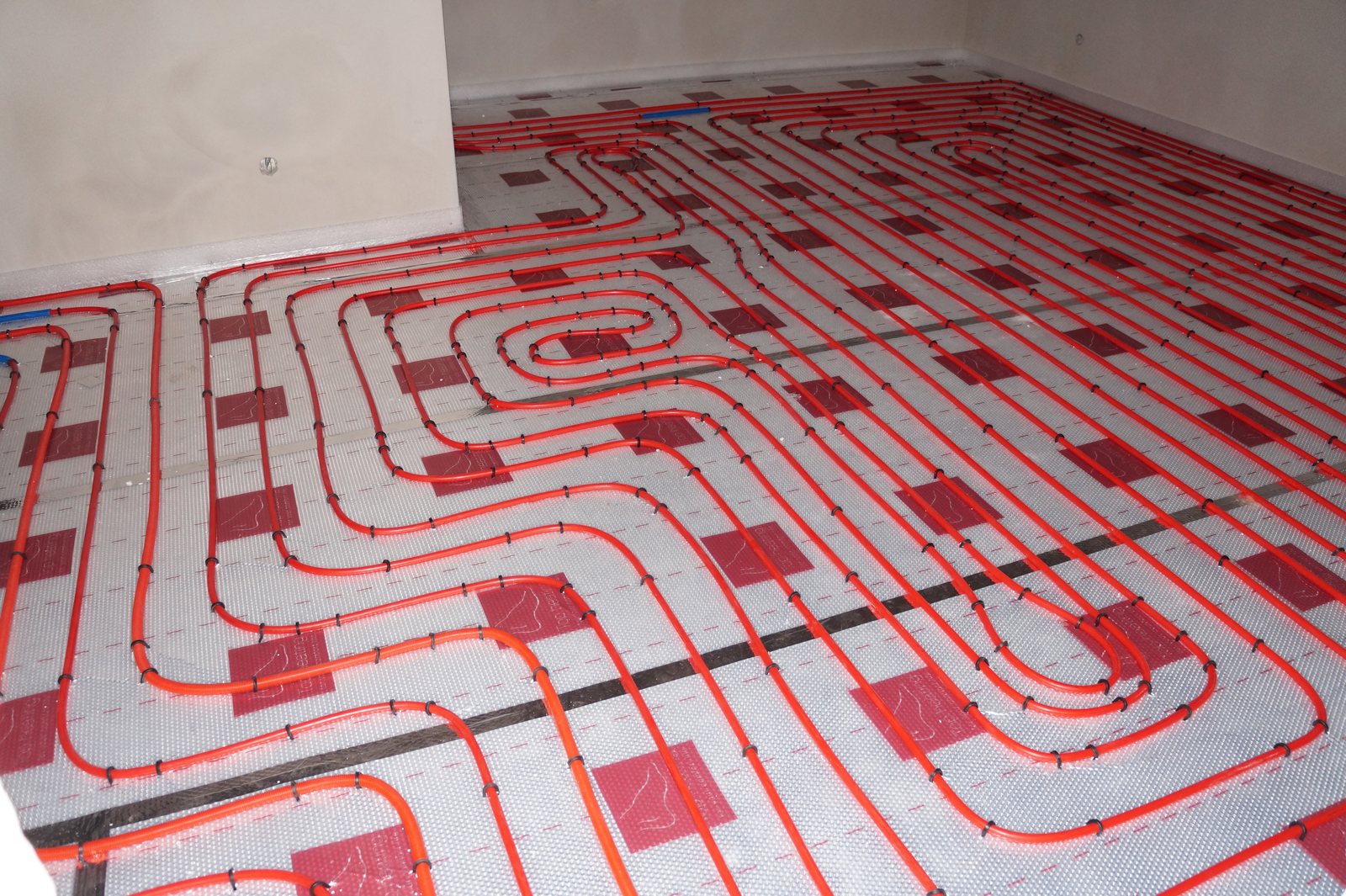

Контуры раскладываются по проекту отопления: шаг, схема (улитка или змейка) и длина каждого контура заданы расчётом, а не глазомером. Труба крепится так, чтобы не всплыть при заливке, и заводится к коллектору. Перед бетонированием систему опрессовывают и оставляют под давлением на всё время заливки — так повреждение трубы будет видно сразу, а не после запуска отопления.
Сетка укладывается с перехлёстом, стяжка выполняется слоем, который задан проектом: над трубой должно остаться достаточно материала, иначе пол будет греть полосами. Большая площадь делится деформационными швами на карты. Прогревать пол сразу нельзя — стяжка сначала набирает прочность, и только потом температуру поднимают постепенно.
Статус показывает роль материала в этой конструкции, а не в каталоге. Количество — ориентировочное, для предварительной комплектации.
Предварительный расчёт для указанных размеров. Не заменяет проект и спецификацию.
| Материал | Статус | Назначение в этой конструкции | Можно отказаться? | Ориентировочно |
|---|---|---|---|---|
| Основание и теплоизоляция | ||||
| Теплоизоляция под тёплый пол Техноплекс XPS 250 ФУНДАМЕНТ 1180*580* 50-L (8 плит) (5,47м2) (0,273м3) | 🔴 Основной | Отсекает тёплый пол от основания. Без этого слоя контур греет перекрытие или грунт, а не комнату, и счёт за отопление растёт вместе с теплопотерями вниз. Не нужен: если под полом отапливаемое помещение и проект допускает тонкий слой | нет контур греет перекрытие или грунт наравне с комнатой, расход тепла растёт вдвое | 16 упаковок |
| Разделительная плёнка Пленка полиэтиленовая БПС Light 3*100 (300м2) 150мкм | 🟠 Системный | Разделительная плёнка по утеплителю: не даёт воде из стяжки уйти в стыки плит и отсекает влагу снизу. Не нужен: при плитах с ламинированным покрытием и плотной укладке вразбежку | только при изменении конструкции вода из стяжки уходит в стыки плит, низ слоя теряет прочность | 1 рулон |
| Демпферная лента по периметру Демпферная лента 100мм (20м) | 🔴 Основной | В тёплом полу стяжка прогревается и расширяется сильнее обычной. Демпферная лента даёт ей это движение: без неё плита упирается в стены и трескается в первый же отопительный сезон. | нет прогретой стяжке некуда расширяться — трещины по периметру в первый же сезон | 2 рулона |
| Контуры отопления | ||||
| Труба тёплого пола технологический элемент не входит в текущий складской ассортимент | 🔴 Основной | Трубы контуров — сердце системы. Материал, диаметр, шаг укладки и длина контура считаются теплотехническим расчётом: превысить предельную длину контура нельзя, иначе циркуляция не пойдёт. | нет тёплого пола нет — остаётся обычная стяжка по утеплителю | ~ 563 м |
| Крепёж трубы: скобы, такеры или рейки технологический элемент не входит в текущий складской ассортимент | 🔴 Основной | Труба должна остаться там, где её уложили: при заливке она всплывает и смещается. Держат её такеры, якорные скобы или клипсовые рейки. Не нужен: если труба вяжется к армирующей сетке хомутами по проекту | только при изменении конструкции труба всплывает и смещается при заливке, шаг укладки перестаёт быть расчётным | по проекту |
| Коллектор со смесительным узлом технологический элемент не входит в текущий складской ассортимент | 🔴 Основной | Коллекторная группа со смесительным узлом распределяет теплоноситель по контурам и держит нужную температуру: в тёплый пол нельзя подавать воду напрямую из котла. | нет подавать в контур воду напрямую из котла нельзя: стяжка треснет, а покрытие испортится | по проекту |
| Стяжка | ||||
| Армирующая сетка Сетка карта 120х120х2,5 (1500х2000) (100шт/п) | 🟠 Системный | Армирует стяжку и служит основой, к которой привязывают трубу: карты дают ровную сетку шага без разметки. Не нужен: если труба крепится такерами к утеплителю, а стяжка армируется фиброй по проекту | только при изменении конструкции стяжка над трубой работает без распределяющего армирования и трескается по контурам | 30 карт |
| Смесь для стяжки Пескобетон М-300 LUIX 40кг (49шт/под) | 🔴 Основной | Стяжка над трубой — теплораспределяющий слой: она забирает тепло у трубы и отдаёт его в комнату равномерно, без тёплых и холодных полос. | нет теплораспределяющего слоя нет: пол греет полосами по трубе | 252 мешка |
| Пластификатор для стяжки технологический элемент есть у нас, цена по запросу | Пластификатор делает смесь подвижнее без добавления воды: стяжка плотнее обтекает трубу, и в слое не остаётся воздушных полостей, которые мешают теплу. Не нужен: готовые смеси для тёплого пола, где пластификатор уже в составе | да смесь хуже обтекает трубу, в слое остаются воздушные полости | по норме с этикетки | |
| Деформационные швы стяжки технологический элемент не входит в текущий складской ассортимент | 🟠 Системный | Деформационные швы делят большую стяжку на карты: тёплый пол расширяется заметно, и без швов плита рвётся по случайным линиям. Не нужен: небольшая комната, укладывающаяся в одну карту по проекту | только при изменении конструкции стяжка рвётся по случайным линиям, и трещина может пройти по трубе | по проекту |
5 позиций из состава можно заказать у нас; наличие на складе и сроки уточняет менеджер. Ещё 5 позиций — технологические элементы вне складского ассортимента.
Зачем именно здесь. Теплоизоляция снизу решает, куда пойдёт тепло. Труба греет во все стороны одинаково, и без отсечки заметная часть тепла уходит в перекрытие или грунт. Это не потеря процентов — это может быть половина мощности контура.
Если отказаться. Пол будет тёплым, но счёт за отопление вырастет, а внизу — у соседей или в грунте — появится ровно столько же тепла, сколько вы недополучили.
Когда особенно актуален. Всегда, а по грунту и над холодным подпольем — с увеличенной толщиной. Толщину назначает теплотехнический расчёт; в комплекте её можно выбрать.
Что покупают вместе. Плёнку поверх и демпферную ленту по периметру — это один этап работы.
Зачем именно здесь. Стяжка тёплого пола работает при перепадах температуры каждый день: нагрев, остывание, снова нагрев. Расширяется она заметно сильнее обычной, и лента по периметру даёт ей место для этого движения.
Если отказаться. Плита упирается в стены и рвётся по периметру в первый же отопительный сезон. Это не «может быть» — это предсказуемый результат.
Когда особенно актуален. Всегда. Ленту ставят на всю высоту стяжки с запасом вверх и заводят за неё плёнку. Срезают лишнее после набора прочности, а зазор заполняют эластичным герметиком, не раствором.
Что покупают вместе. Утеплитель и материал деформационных швов: по периметру и внутри площади они решают одну задачу.
Зачем именно здесь. Контуры — сама система. Материал трубы, диаметр, шаг укладки, схема и длина контура задаются теплотехническим расчётом: у каждого диаметра есть предельная длина, за которой циркуляция уже не идёт, и разные контуры одного коллектора должны быть сопоставимы по длине.
Если отказаться. Без труб это просто стяжка по утеплителю — тоже рабочая конструкция, но другая. Заложить контуры позже нельзя: они замоноличены.
Когда особенно актуален. Всегда, и всегда по проекту. Мы не подставляем «типовой шаг 150 мм»: у санузла, спальни и зоны у панорамного окна шаг разный.
Что покупают вместе. Крепёж и коллектор. Трубы у нас на складе нет — поставку можно запросить через менеджера прямо из строки материала.
Зачем именно здесь. Коллектор со смесительным узлом распределяет теплоноситель по контурам и понижает его температуру до рабочей. В тёплый пол нельзя подавать воду напрямую из котла: разница слишком велика.
Если отказаться. Нельзя. Горячая вода в контуре — это треснувшая стяжка, испорченное покрытие и невозможность регулировать температуру по комнатам.
Когда особенно актуален. Всегда. Число выходов подбирается по количеству контуров с запасом, а шкаф под коллектор закладывают в планировку заранее — место для него вспоминают обычно последним.
Что покупают вместе. Трубу и крепёж. Коллекторов у нас на складе нет — поставку можно запросить через менеджера.
Зачем именно здесь. Труба лёгкая, а свежая стяжка плотная: незакреплённый контур всплывает и оказывается у самой поверхности. Крепёж держит трубу на проектной отметке и сохраняет заданный шаг.
Если отказаться. Шаг укладки перестаёт быть расчётным, а всплывшая труба оказывается в паре сантиметров от поверхности — тёплые полосы на полу и риск повредить её при укладке покрытия.
Когда особенно актуален. Всегда. Способ выбирают вместе со схемой армирования: такеры в утеплитель, якорные скобы, клипсовые рейки или хомуты к сетке.
Что покупают вместе. Трубу и сетку. Крепежа у нас на складе нет — поставку можно запросить через менеджера.
Зачем именно здесь. Сетка делает две работы: армирует стяжку, которая здесь работает при постоянных температурных перепадах, и служит основой для крепления трубы — по ячейке удобно выдерживать шаг без разметки.
Если отказаться. Можно, если труба крепится такерами прямо к утеплителю, а стяжка армируется фиброй по проекту. Просто убрать сетку из схемы, не заменив ничем, — нет.
Когда особенно актуален. Большие площади, тонкий слой над трубой, тяжёлое покрытие. Карты укладывают с перехлёстом; сетка должна оказаться в теле стяжки, а не лежать на плёнке.
Что покупают вместе. Смесь для стяжки и крепёж трубы.
Зачем именно здесь. Стяжка над трубой — теплораспределяющий слой. Она забирает тепло у трубы и отдаёт его в комнату по всей площади. Слишком тонкий слой греет полосами, слишком толстый делает пол инертным: он долго разогревается и долго остывает.
Если отказаться. Не от чего: без стяжки система не работает как тёплый пол.
Когда особенно актуален. Толщину над трубой задаёт проект. Расход в комплекте посчитан для слоя, типичного для тёплого пола, — он больше, чем у обычной стяжки, потому что считается от верха трубы.
Что покупают вместе. Сетку и пластификатор. Смесь приходит мешками на паллете — на тёплый пол её нужно заметно больше обычного, разгрузку стоит продумать заранее.
Зачем именно здесь. Пластификатор делает смесь подвижнее, не добавляя воды. Стяжка плотнее обтекает трубу со всех сторон, и в слое не остаётся воздушных полостей — а каждая такая полость работает теплоизолятором ровно там, где нужен контакт.
Если отказаться. Можно, если взята готовая смесь для тёплого пола — в ней добавка уже есть. Разбавлять жёсткую смесь лишней водой вместо пластификатора нельзя: прочность упадёт.
Когда особенно актуален. Тонкий слой над трубой, плотный шаг укладки, большая площадь заливки за один заход. Дозировка — строго по этикетке.
Что покупают вместе. Смесь для стяжки. Расход считается от объёма замеса, а не от площади пола.
Зачем именно здесь. Плёнка по утеплителю не даёт воде из стяжки уйти в стыки плит и отсекает влагу снизу. Смесь отдаёт воду на гидратацию, а не в щели, и низ слоя набирает проектную прочность.
Если отказаться. При плитах с ламинированным покрытием и плотной укладке вразбежку потери невелики. При обычных плитах часть воды уходит вниз, и низ стяжки выходит рыхлым — прямо там, где лежит труба.
Когда особенно актуален. Обычные плиты без замка, один слой утеплителя, подвижная смесь. Полотна раскатывают с нахлёстом и заводят на демпферную ленту.
Что покупают вместе. Утеплитель и демпферную ленту.
Расчёт ориентировочный, для предварительной комплектации. Точное количество определяется проектом и замером на объекте.
| Материал | От чего считаем | Запас |
|---|---|---|
| Теплоизоляция под тёплый пол | площадь пола, с запасом на подрезку | 5 % |
| Разделительная плёнка | площадь пола с нахлёстом полотен | 15 % |
| Демпферная лента по периметру | периметр помещения с запасом на углы | 10 % |
| Армирующая сетка | площадь пола, с перехлёстом карт | 10 % |
| Смесь для стяжки | площадь × толщина слоя над трубой, по расходу смеси | — |
| Пластификатор для стяжки | по объёму замеса, норма с этикетки | — |
| Труба тёплого пола | ориентир 6,5–7 м трубы на м² при типовом шаге; точную длину даёт расчёт | — |
| Крепёж трубы: скобы, такеры или рейки | по проекту: шаг крепления вдоль контура | — |
| Деформационные швы стяжки | по проекту: границы карт стяжки | — |
Расчёт ориентировочный и нужен для предварительной комплектации. Длина трубы посчитана по типовому шагу только для прикидки объёма закупки: реальные шаг, схему и разбивку на контуры даёт проект отопления, и у разных помещений они разные. Расход смеси считается от верха трубы, поэтому он больше, чем у обычной стяжки той же отметки.
| Материал | Чем можно заменить | Что покупают вместе |
|---|---|---|
| Теплоизоляция под тёплый пол | XPS другой марки той же толщины из нашего ассортимента | Разделительная плёнка · Демпферная лента по периметру |
| Разделительная плёнка | — | Теплоизоляция под тёплый пол |
| Демпферная лента по периметру | демпферная лента другой высоты из нашего ассортимента | Теплоизоляция под тёплый пол · Деформационные швы стяжки |
| Труба тёплого пола | — | Крепёж трубы: скобы, такеры или рейки · Коллектор со смесительным узлом |
| Крепёж трубы: скобы, такеры или рейки | — | Труба тёплого пола · Армирующая сетка |
| Коллектор со смесительным узлом | — | Труба тёплого пола |
| Армирующая сетка | — | Смесь для стяжки · Крепёж трубы: скобы, такеры или рейки |
| Смесь для стяжки | сухая смесь другой марки из нашего ассортимента | Пластификатор для стяжки · Армирующая сетка |
| Пластификатор для стяжки | — | Смесь для стяжки |
| Деформационные швы стяжки | — | Демпферная лента по периметру |
Заявка попадает менеджеру Строй-Терминала: он подбирает вариант и возвращается с предложением. Открытой биржи исполнителей у нас нет.
Нет. Трубы, крепёж и коллекторные группы в наш складской ассортимент не входят — в составе они показаны серыми строками, без цены и кнопки «в корзину».
Мы закрываем пирог вокруг системы: теплоизоляцию, плёнку, демпферную ленту, армирование и стяжку. Поставку труб и коллектора можно запросить через менеджера — кнопка стоит прямо в строке материала.
Тот, который задаёт теплотехнический расчёт: в разных зонах он разный. У наружной стены и панорамного окна шаг плотнее, в середине комнаты реже.
Мы не подставляем «типовые 150 мм»: от шага зависит и равномерность прогрева, и длина контура, а её превышать нельзя.
Слой над верхом трубы задаёт проект. Слишком тонкий греет полосами — на полу чувствуются тёплые линии по контуру. Слишком толстый делает пол инертным: он часами разогревается и так же долго остывает.
Из-за этого расход смеси на тёплый пол заметно больше, чем на обычную стяжку той же отметки: считать надо от верха трубы, а не от основания.
Обязательно — и оставлять систему под давлением на всё время заливки. Тогда повреждение трубы видно сразу, пока стяжка не схватилась.
Если залить без давления, дефект обнаружится при запуске отопления, когда добираться до трубы придётся через готовый пол.
Не раньше, чем стяжка наберёт прочность: сроки указывает производитель смеси, и это недели, а не дни.
Прогрев начинают с невысокой температуры и поднимают её постепенно, по нескольку градусов в сутки. Резкий пуск на полную — самый быстрый способ получить трещины.
Под ламинат — да, если покрытие маркировано как пригодное для тёплого пола. Паркет и массив требуют осторожности: дерево плохо переносит перепады влажности и температуры.
Лучше всего работают плитка и керамогранит: они хорошо проводят тепло. Толстая подложка под ламинат в этой схеме — лишний теплоизолятор.
Лента даёт стяжке расширяться от стен, а швы делят большую площадь на карты, чтобы плита не рвалась внутри себя.
Размер карт и их границы задаёт проект: они привязаны к форме помещения и к дверным проёмам. Труба через шов проходит в защитной гофре.
Над отапливаемым помещением слой можно уменьшить, но убирать совсем не стоит: без отсечки заметная доля тепла уходит вниз, и регулировать температуру по этажам становится трудно.
Над грунтом, подвалом или холодным подпольем утеплитель обязателен и с увеличенной толщиной — иначе контур греет улицу.
Пол по грунту — конструкция основания: подсыпка, утеплитель, стяжка. Тёплый пол может быть его частью, а может и не быть.
Эта страница — про пирог самого тёплого пола, независимо от того, что под ним: плита перекрытия, пол по грунту или шведская плита. В УШП, например, контуры замоноличены прямо в плиту, и там своя схема.
Расчёт в комплекте идёт от площади и слоя, типичного для тёплого пола. Для комнаты 80 м² это несколько тонн — мешков выходит заметно больше, чем при обычной стяжке.
Разгрузку стоит продумать заранее: манипулятор или грузчиков можно заказать здесь же, кнопками под составом конструкции.
