Каркас скатной крыши — это мауэрлат по стене, стропильные ноги, узловой крепёж, гидро-ветрозащитная мембрана, контробрешётка и обрешётка. Контробрешётка обязательна: именно она создаёт вентиляционный зазор между мембраной и кровлей. Тип основания задаёт покрытие: под металлочерепицу идёт разрежённая обрешётка с шагом под волну, под гибкую черепицу — сплошной настил и подкладочный ковёр.
Актуализировано
Стропильная система — это каркас, и определяют её не сечения бруса, а узлы. Опирание на мауэрлат, конёк, соединение в коньке и связи — там, где эти узлы собраны без расчётного крепежа, крыша и начинает «дышать» под снегом.
Второе, что решает срок жизни крыши, — вентиляция подкровельного пространства. Контробрешётка не украшение: без неё кровля лежит прямо на мембране, конденсату некуда уходить, и он стекает обратно в пирог.
И третье: шаг обрешётки задаёт кровля, а не плотник. У металлочерепицы он равен шагу волны, и ошибка в пару сантиметров означает, что лист просто не ляжет как надо.
Слои снизу вверх. Толщины, марки и шаги определяются проектом и условиями объекта.
Мауэрлат кладут по верху стены через отсечную гидроизоляцию: дерево не должно лежать на кладке напрямую. Крепят анкерами или шпильками в армопояс. Весь пиломатериал обрабатывают огнебиозащитой до сборки, пока доступны все грани и торцы.

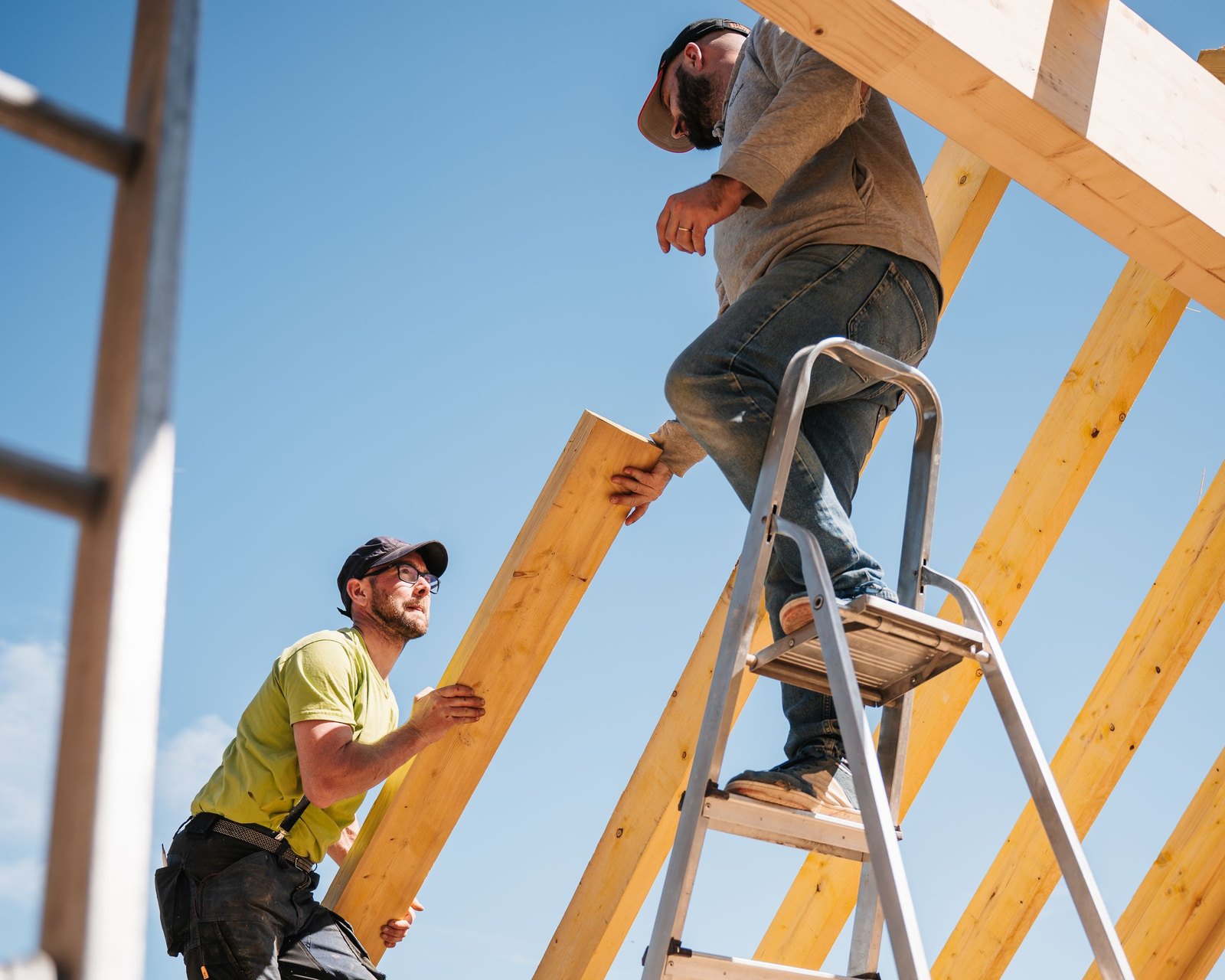

Стропильные ноги ставят с расчётным шагом и соединяют в узлах уголками и пластинами, а не только гвоздями. В опирании на мауэрлат делают врубку или используют опорный узел из крепежа — но не то и другое одновременно без расчёта: глубокая врубка ослабляет саму ногу.

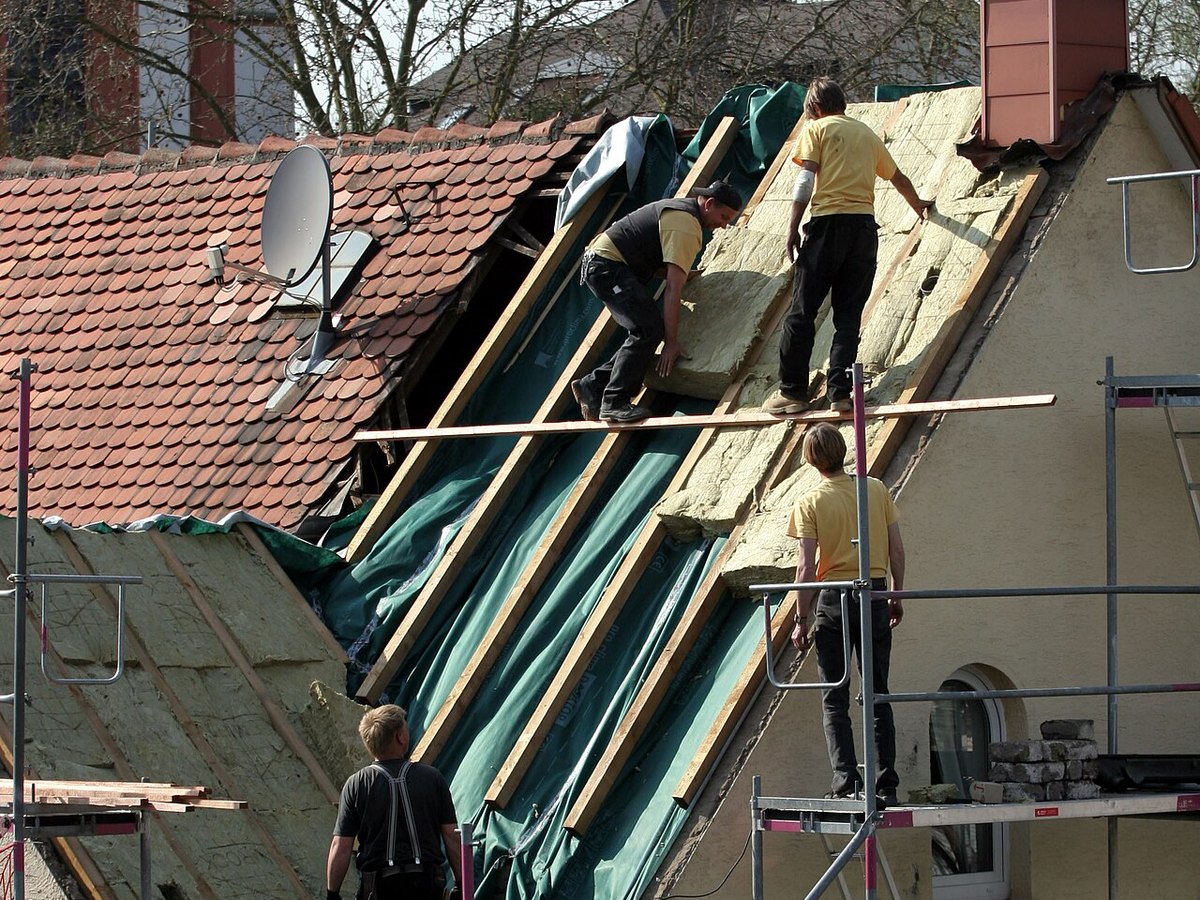

Мембрану раскатывают снизу вверх, поперёк стропил, с нахлёстом и небольшим провисом между ногами — так вода стекает по полотну, а не стоит на нём. Поверх, точно по стропилам, ставят контробрешётку. Под неё кладут уплотнительную ленту: каждый саморез прокалывает мембрану в самой верхней точке ската, где вода и собирается.
Под металлочерепицу и профлист идёт разрежённая обрешётка с шагом под покрытие. Под гибкую черепицу — сплошной настил из ОСП с зазорами между листами на температурное расширение, а поверх него подкладочный ковёр: на ендовах и карнизах обязательно, на скатах — по уклону.
Статус показывает роль материала в этой конструкции, а не в каталоге. Количество — ориентировочное, для предварительной комплектации.
Предварительный расчёт для указанных размеров. Не заменяет проект и спецификацию.
| Материал | Статус | Назначение в этой конструкции | Можно отказаться? | Ориентировочно |
|---|---|---|---|---|
| Каркас крыши | ||||
| Мауэрлат технологический элемент не входит в текущий складской ассортимент | 🔴 Основной | Мауэрлат — брус по верху стены, который принимает нагрузку от стропил и распределяет её по кладке. Крепится к стене анкерами или шпильками в армопояс: без этого распор от стропил разворачивает верхний ряд кладки наружу. Не нужен: деревянные стены, где стропила опираются на верхний венец | только при изменении конструкции нагрузка от стропил приходит в кладку точечно, верхний ряд разрушается | по периметру стен |
| Стропильная нога технологический элемент не входит в текущий складской ассортимент | 🔴 Основной | Стропильная нога — несущий элемент ската. Сечение и шаг считают по пролёту, уклону, снеговому району и весу кровли. Одно и то же сечение при шаге 600 и 900 мм работает совершенно по-разному, поэтому «как у соседа» здесь не работает. | нет крыши нет | по проекту |
| Огнебиозащита для дерева Огнебиозащита II степени цветной (10л) (канистра) МК-10 КБС | 🔴 Основной | Обработка древесины каркаса огнебиозащитой делается до сборки, пока доступны все грани. После монтажа половину поверхностей уже не достать, а именно в закрытых местах — в опирании на мауэрлат, в узлах — дерево и начинает гнить. | только при изменении конструкции дерево в закрытых узлах сыреет и гниёт, а добраться до него уже нельзя | 5 шт |
| Гидро-ветрозащита и зазор | ||||
| Гидро-ветрозащитная мембрана Гидро-ветрозащитная диффузионная мембрана ТехноНИКОЛЬ МАСТЕР ВЕНТ 130 (75м2) (32шт/под) | 🔴 Основной | Гидро-ветрозащитная мембрана по стропилам снимает конденсат и воду, попавшую под кровлю, и выводит её на карниз. Она же не даёт ветру продувать утеплитель мансарды. Укладывается снизу вверх, с нахлёстом, с провисом между стропилами. | нет конденсат с изнанки кровли капает в утеплитель и на перекрытие | 2 рулона |
| Ленты для мембраны и контробрешётки Самоклеящаяся лента ТЕХНОНИКОЛЬ АЛЬФАБЭНД 60 (25м х 60мм) (8шт/кор) | 🟠 Системный | Лента проклейки нахлёстов и уплотнительная лента под контробрешётку. Вторая важнее, чем кажется: саморез контробрешётки протыкает мембрану в самом верху ската, и без уплотнителя каждое отверстие становится точкой протечки. | только при изменении конструкции каждый саморез контробрешётки становится точкой протечки | 4 рулона |
| Контробрешётка технологический элемент не входит в текущий складской ассортимент | 🔴 Основной | Контробрешётка — брусок вдоль стропила поверх мембраны. Он создаёт вентиляционный зазор между мембраной и кровлей: по этому зазору уходит конденсат с изнанки покрытия. Без контробрешётки кровля лежит на плёнке, и вода остаётся внутри пирога. | нет кровля лежит на мембране, вентиляционного зазора нет, конденсат остаётся в пироге | по длине стропил |
| Основание под кровлю | ||||
| Обрешётка технологический элемент не входит в текущий складской ассортимент | 🔴 Основной | Обрешётка держит кровельное покрытие. Её шаг задаёт сама кровля: у металлочерепицы он равен шагу волны и ошибка в пару сантиметров означает, что лист не ляжет; под гибкую черепицу обрешётка вообще сплошная. Не нужен: гибкая черепица — там нужен сплошной настил | нет кровельное покрытие не на что крепить | по шагу кровли |
| Сплошной настил ОСП ОСП 1250*2500* 9мм Калевала (78л/под) | 🟠 Системный | Сплошной настил из ОСП нужен там, где кровля гибкая: у неё нет собственной жёсткости, и она повторяет любую неровность основания. Под металлочерепицу сплошной настил не требуется. Не нужен: металлочерепица и профлист — им сплошное основание не нужно | только при изменении конструкции гибкая черепица повторяет любую неровность и проваливается между досками | 41 лист |
| Подкладочный ковёр Подкладочный ковер ANDEREP PROF (500) (40м2) (25шт/под) | 🟠 Системный | Подкладочный ковёр — второй водоизоляционный слой под гибкой черепицей. В ендовах, на карнизах и вокруг примыканий его кладут всегда: там вода задерживается дольше, чем на скате, и черепица одна не справляется. Не нужен: металлочерепица и профлист | только при изменении конструкции в ендовах и на карнизах остаётся один слой защиты вместо двух | 4 рулона |
| Крепёж обрешётки и настила Ершенные гвозди оцинкованные Шинглас, 30*3,5 мм (5кг) | 🟠 Системный | Саморезы и гвозди каркаса: крепление контробрешётки, обрешётки и настила. Длину подбирают так, чтобы крепёж прошёл насквозь верхний элемент и вошёл в несущий не меньше чем на две его толщины. | нет обрешётку и настил нечем крепить | 2 упаковки |
6 позиций из состава можно заказать у нас; наличие на складе и сроки уточняет менеджер. Ещё 4 позиции — технологические элементы вне складского ассортимента.
Зачем именно здесь. Мауэрлат превращает точечную нагрузку от каждой стропильной ноги в распределённую по стене. Он же принимает распор — горизонтальное усилие, которое стропила передают наружу.
Когда не нужен. В деревянных стенах: там стропила опираются на верхний венец, который выполняет ту же роль.
Частая ошибка. Положить брус прямо на кладку без отсечной гидроизоляции. Дерево в контакте с влажной кладкой начинает гнить снизу, где этого не видно.
Зачем именно здесь. Стропильная нога — несущий элемент ската: она держит снег, ветер и вес кровли и передаёт всё это на мауэрлат и конёк.
Почему сечение по расчёту. Оно зависит от пролёта, уклона, шага и снегового района. Одна и та же доска при шаге 600 и 900 мм работает по-разному, и «как у соседа» здесь означает просто другой дом.
Чего мы не обещаем. Пиломатериала у нас нет, поэтому ни сечений, ни шага мы не называем: это часть проекта крыши.
Зачем именно здесь. Узловой крепёж связывает стропила с мауэрлатом, прогонами и между собой. В большинстве случаев именно узел, а не сечение бруса, определяет несущую способность всей системы.
Почему не только гвозди. Гвоздь работает на срез и плохо держит вырывающую нагрузку. При ветровом отсосе крыша нагружается вверх, и здесь нужны уголки и пластины.
Если отказаться. Узлы постепенно расходятся: сначала появляется скрип, потом видимые подвижки конька.
Зачем именно здесь. Огнебиозащита продлевает срок службы древесины в закрытых узлах — там, где после сборки уже ничего не сделать: в опирании на мауэрлат, в сопряжениях, под контробрешёткой.
Почему до сборки. После монтажа половину поверхностей не достать, а гниль начинается именно с них — особенно с торцов, которые впитывают влагу быстрее всего.
Если отказаться. Риск не в том, что крыша сгниёт целиком, а в том, что испортятся узлы — самая ответственная её часть.
Зачем именно здесь. Мембрана снимает конденсат с изнанки кровли и воду, попавшую под покрытие, и выводит их на карниз. В утеплённой мансарде она же не даёт ветру продувать утеплитель.
Как укладывают. Снизу вверх, поперёк стропил, с нахлёстом и небольшим провисом. Натянутая в струну мембрана хуже отводит воду: ей некуда стекать между стропилами.
Если отказаться. Конденсат капает в утеплитель, и мансарда мокнет изнутри — при полностью целой кровле.
Зачем именно здесь. Контробрешётка поднимает обрешётку над мембраной и создаёт сквозной вентиляционный зазор от карниза до конька. По нему уходит влага с изнанки покрытия.
Что его перекрывает. Утеплитель, уложенный вплотную к мембране, забитый карнизный свес, глухой конёк без вентиляционного элемента. Зазор должен быть сквозным, а не просто присутствовать.
Если отказаться. Покрытие лежит на мембране, конденсату некуда деваться, и он остаётся в пироге. Это одна из самых частых причин мокрой мансарды.
Зачем именно здесь. Обрешётка — то, к чему крепится кровельное покрытие. Она же распределяет нагрузку от покрытия на стропила.
Почему шаг задаёт кровля. У металлочерепицы шаг обрешётки равен шагу волны: саморез должен попасть в доску в строго определённом месте листа. Ошибка на пару сантиметров — и лист не сядет.
Чем заменяется. Под гибкую черепицу вместо разрежённой обрешётки делают сплошной настил: у гибкого покрытия нет собственной жёсткости.
Расчёт ориентировочный, для предварительной комплектации. Точное количество определяется проектом и замером на объекте.
| Материал | От чего считаем | Запас |
|---|
Расчёт ориентировочный и охватывает только наши слои. Сечение и шаг стропил, шаг обрешётки и узлы крепления — часть проекта крыши: они зависят от пролёта, уклона, снегового района и веса покрытия. Готовых цифр здесь нет.
| Материал | Чем можно заменить | Что покупают вместе |
|---|---|---|
| Мауэрлат | — | Крепёж узлов каркаса |
| Стропильная нога | — | Крепёж узлов каркаса · Огнебиозащита для дерева |
| Крепёж узлов каркаса | — | Стропильная нога |
| Гидро-ветрозащитная мембрана | другая диффузионная мембрана с той же паропроницаемостью | Ленты для мембраны и контробрешётки · Контробрешётка |
| Ленты для мембраны и контробрешётки | — | Гидро-ветрозащитная мембрана |
| Контробрешётка | — | Гидро-ветрозащитная мембрана |
| Обрешётка | — | Сплошной настил ОСП |
| Сплошной настил ОСП | — | Подкладочный ковёр |
| Подкладочный ковёр | — | Сплошной настил ОСП |
| Огнебиозащита для дерева | — | Стропильная нога |
| Крепёж обрешётки и настила | — | Сплошной настил ОСП |
| Лента перфорированная монтажная | — | Крепёж узлов каркаса |
Заявка попадает менеджеру Строй-Терминала: он подбирает вариант и возвращается с предложением. Открытой биржи исполнителей у нас нет.
Да. Она создаёт вентиляционный зазор между мембраной и кровельным покрытием — без него конденсат с изнанки покрытия остаётся в пироге.
Это касается и утеплённой мансарды, и холодного чердака: в обоих случаях подкровельное пространство должно проветриваться от карниза к коньку.
Шагом и назначением. Разрежённая обрешётка идёт под металлочерепицу и профлист: они держат форму сами и крепятся в определённые точки.
Сплошной настил нужен под гибкую черепицу и рулонные покрытия: у них нет собственной жёсткости, и они повторяют любую неровность основания.
Это расчёт, а не справочная величина. Сечение зависит от пролёта, шага, уклона и снегового района.
Мы пиломатериал не продаём и сечений не называем: подобранное «по аналогии» стропило ошибается в обе стороны — либо лишние деньги, либо прогиб под снегом.
На ендовах, карнизах и вокруг примыканий — всегда: там вода задерживается дольше всего.
По всей площади ската его кладут при малых уклонах. Конкретное требование даёт производитель черепицы — у разных коллекций оно разное.
Нет. Тогда покрытие ляжет на мембрану, и зазора не будет.
Контробрешётка ставится точно по стропилам, поверх мембраны, и уже на неё крепится обрешётка или настил.
Саморез контробрешётки прокалывает мембрану в самой верхней точке ската — там, где по полотну течёт вода, собранная со всего ската выше.
Уплотнительная лента закрывает прокол. Без неё каждый саморез становится потенциальной точкой протечки.
Узловой крепёж, гвозди и саморезы, гидро-ветрозащитные мембраны, ленты, ОСП для сплошного настила, подкладочные ковры и огнебиозащита — это наш ассортимент.
Пиломатериала — мауэрлата, стропил, контробрешётки и обрешётки — у нас нет: они показаны серыми информационными строками и запрашиваются через менеджера.
