Утеплённая шведская плита (УШП) — монолитная железобетонная плита, залитая поверх сплошного слоя утеплителя, с утеплённым бортом по периметру. Она одновременно служит фундаментом, основанием пола первого этажа и, если это предусмотрено проектом, несущей конструкцией для водяного тёплого пола. Применяют её под частные дома на пучинистых и слабых грунтах, где нужен фундамент без подвала и высокого цоколя. В состав входят геотекстиль, песчаная и щебёночная подготовка, инженерные вводы, XPS под плитой и в борту, разделительная плёнка, армирование, контуры тёплого пола и бетон.
Актуализировано
Ниже — состав конструкции по слоям, материалы каждого этапа и то, зачем нужен каждый из них именно здесь. Количества считаются от размеров вашей плиты и нужны для предварительной комплектации: толщины, марки, диаметры и шаги определяются проектом и условиями объекта.
Слои снизу вверх. Толщины, марки и шаги определяются проектом и условиями объекта.
Снимается растительный слой, дно котлована выравнивается. По грунту раскатывается геотекстиль, затем песок и щебень укладываются послойно с трамбованием. Толщина слоёв и необходимость дренажа определяются грунтами на участке.
Канализация, ввод воды и защитная гофра для кабеля закладываются до бетонирования: плита монолитная, и после заливки проход делается только штроблением. Гильзы дают возможность заменить трубу, не вскрывая бетон.
XPS укладывается сплошным слоем под всей площадью плиты, борт по периметру формирует её геометрию и утепляет торец. Поверх утеплителя раскатывается разделительная плёнка, по периметру ставится демпферная лента.

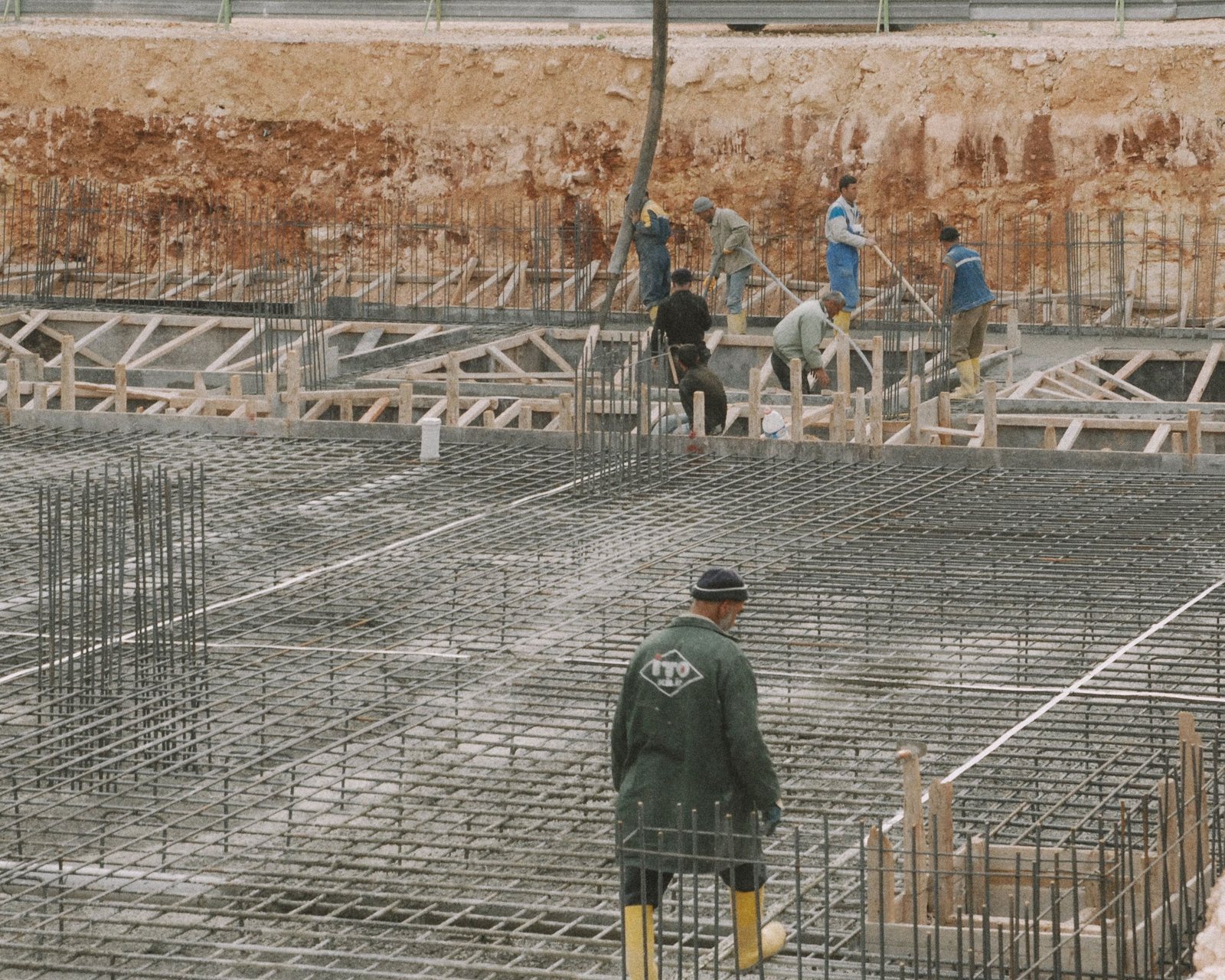

Карты сетки и стержневая арматура вяжутся в каркас и ставятся на фиксаторы, чтобы выдержать защитный слой бетона. Диаметр, шаг и число слоёв — по проекту; универсальной схемы для всех плит не существует.
Контуры раскладываются по утеплителю и крепятся до заливки, концы выводятся к коллектору. Шаг укладки и число контуров зависят от площади помещения и теплопотерь, поэтому считаются по проекту отопления.

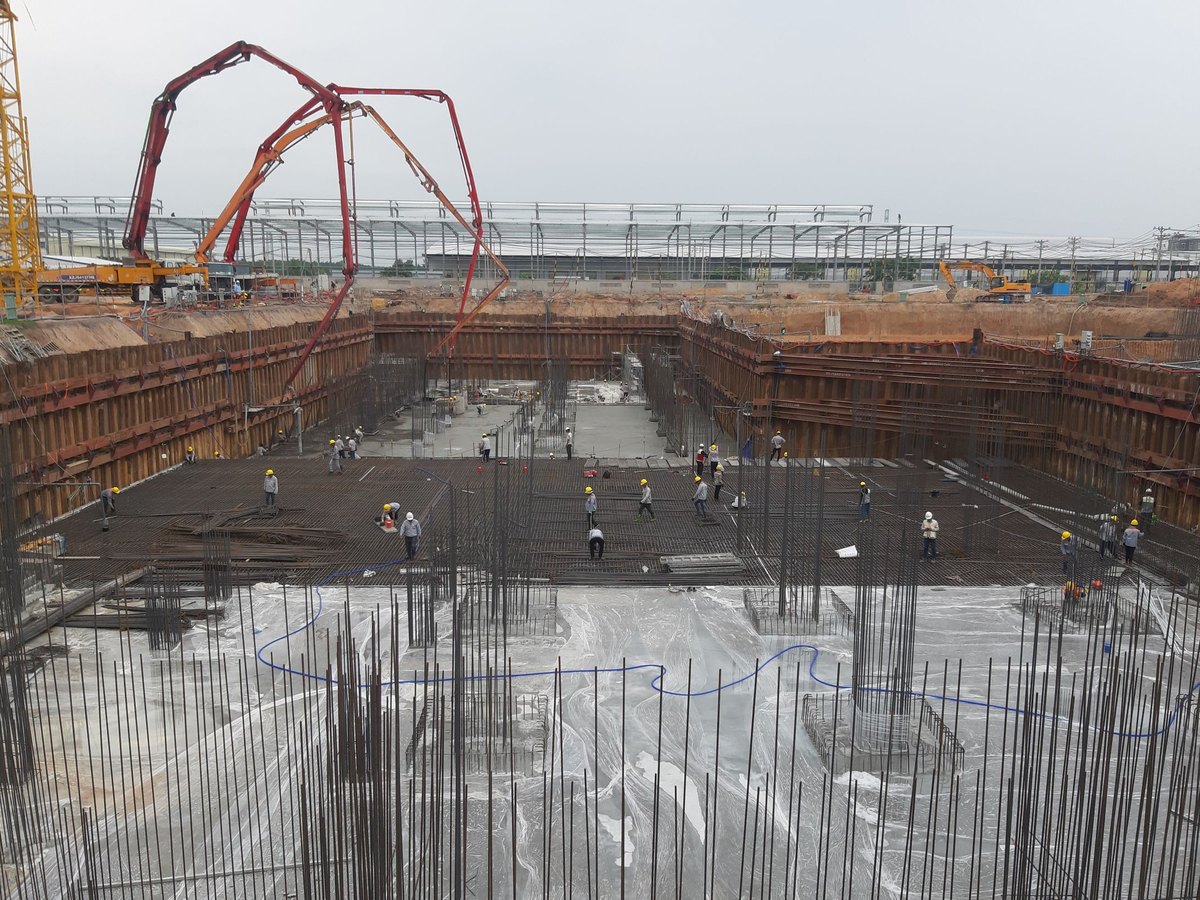

Бетон подаётся в плиту и наружные рёбра, уплотняется вибрированием и заглаживается. Объём заказывается с учётом рёбер; подача на объект — автобетоносмесителем, при сложном подъезде добавляется бетононасос.
Статус показывает роль материала в этой конструкции, а не в каталоге. Количество — ориентировочное, для предварительной комплектации.
Предварительный расчёт для указанных размеров. Не заменяет проект и спецификацию.
| Материал | Статус | Назначение в этой конструкции | Можно отказаться? | Ориентировочно |
|---|---|---|---|---|
| Основание | ||||
| Геотекстиль Геотекстиль 200 Садовый и строительный (40м2) | 🟠 Системный | Разделяет грунт и песчаную подготовку: подсыпка не перемешивается с грунтом и не теряет несущую способность. Не нужен: на плотном песчаном основании, если это допускает проект | только при изменении конструкции песок постепенно уходит в грунт, подушка теряет толщину и равномерность | 3 рулона |
| Песок для подушки технологический элемент не входит в текущий складской ассортимент | 🔴 Основной | Песчаная подготовка выравнивает дно котлована и даёт ровное основание под щебень и утеплитель. Не нужен: если проект предусматривает основание только из щебня | нет основание останется неровным, плита получит неравномерную опору | ~ 17 м³ |
| Щебень технологический элемент не входит в текущий складской ассортимент | 🔴 Основной | Щебёночный слой распределяет нагрузку и прерывает капиллярный подъём влаги к плите. | нет исчезает несущий слой и прерыватель капиллярной влаги под плитой | ~ 13 м³ |
| Дренажная труба Ø110 в геотекстиле, колодцы технологический элемент не входит в текущий складской ассортимент | ⚪ Опциональный | Закладывается при высоком уровне грунтовых вод или слабо фильтрующих грунтах; автоматически в состав не входит. Не нужен: сухой песчаный участок с хорошим водоотводом | да на сухом участке ничего; на влажном вода будет стоять в подушке | по проекту |
| Инженерия | ||||
| Канализация Ø110/Ø50 под плитой технологический элемент не входит в текущий складской ассортимент | 🔴 Основной | Выпуски канализации проходят сквозь плиту и закладываются до бетонирования — переделать после заливки нельзя. Не нужен: если по проекту канализация выводится не через плиту | нет после бетонирования проход делается только штроблением готовой плиты | по проекту |
| Гильзы для коммуникаций технологический элемент не входит в текущий складской ассортимент | 🟠 Системный | Гильзы дают проход инженерным вводам через тело плиты без нарушения её целостности. | только при изменении конструкции труба окажется замоноличенной наглухо, заменить её будет нельзя | по проекту |
| ПНД-труба ввода воды, гофра для кабеля технологический элемент не входит в текущий складской ассортимент | 🟠 Системный | Ввод воды и защитная гофра для кабеля закладываются в подготовку до бетонирования. | только при изменении конструкции ввод придётся заводить в обход плиты или вскрывать её | по проекту |
| Закладные под ворота, освещение, вентиляцию технологический элемент не входит в текущий складской ассортимент | ⚪ Опциональный | Закладные под ворота, освещение и вентиляцию ставятся по проекту конкретного дома. | да крепления и вводы придётся делать по готовому бетону | по проекту |
| Тепловой контур | ||||
| Утеплитель поля плиты Техноплекс XPS 250 ФУНДАМЕНТ 1180*580*100 (2,74м2)(0,274м3) | 🔴 Основной | Сплошной теплоизоляционный слой под всей площадью плиты — основа утеплённой шведской плиты. Не нужен: в неутеплённой плите — но тогда это уже не шведская плита | нет плита начинает греть грунт, тёплый пол теряет смысл | 31 упаковка |
| Утеплитель борта Техноплекс XPS 250 ФУНДАМЕНТ 1180*580*100 (2,74м2)(0,274м3) | 🔴 Основной | Борт по периметру формирует геометрию плиты и одновременно утепляет её торец. Не нужен: если борт по проекту выполняется съёмной опалубкой | только при изменении конструкции торец плиты остаётся без утепления и становится мостиком холода | 6 упаковок |
| Разделительная плёнка Пленка полиэтиленовая БПС Light 3*100 (300м2) 150мкм | 🟠 Системный | Разделительный слой между утеплителем и бетоном: цементное молоко не уходит в стыки плит. | только при изменении конструкции цементное молоко уходит в стыки плит, бетон у низа плиты теряет прочность | 1 рулон |
| Демпферная лента Демпферная лента 100мм (20м) | 🟠 Системный | Демпферная лента по периметру компенсирует расширение стяжки и отсекает мостик холода. | нет стяжке некуда расширяться, по периметру появляются трещины | 2 рулона |
| Армирование | ||||
| Армирование, карты сетки Сетка карта 120х120х2,5 (1500х2000) (100шт/п) | 🟠 Системный | Карты сетки распределяют усилия по площади плиты; схема армирования определяется проектом. Не нужен: если проект предусматривает только стержневое армирование | только при изменении конструкции усилия по площади плиты распределяются хуже, растёт риск трещин | 59 карт |
| Арматура А500С Ø12 технологический элемент не входит в текущий складской ассортимент | 🔴 Основной | Стержневая арматура работает на растяжение в рёбрах и по краям плиты. Диаметр и шаг — по проекту. | нет бетон останется без рабочей арматуры и будет работать только на сжатие | по проекту |
| Вязальная проволока и фиксаторы технологический элемент не входит в текущий складской ассортимент | 🟠 Системный | Вязальная проволока и фиксаторы держат каркас в проектном положении и задают защитный слой бетона. | нет каркас смещается при заливке, защитный слой бетона не выдерживается | по проекту |
| Тёплый пол | ||||
| Труба тёплого пола PEX/PERT технологический элемент не входит в текущий складской ассортимент | 🔴 Основной | Трубы водяного контура укладываются по утеплителю до бетонирования — в варианте с тёплым полом это несущая часть схемы. Не нужен: в варианте без тёплого пола секция не нужна | только при изменении конструкции плита остаётся холодной, отопление придётся решать иначе | ~ 420 м |
| Коллектор и коллекторный шкаф технологический элемент не входит в текущий складской ассортимент | 🟠 Системный | Коллектор распределяет контуры тёплого пола; количество контуров зависит от площади и шага укладки. | нет контуры нечем связать и балансировать | по проекту |
| Бетонирование | ||||
| Бетон B22.5 технологический элемент не входит в текущий складской ассортимент | 🔴 Основной | Тело плиты и рёбер. Класс смеси, толщина и схема рёбер определяются проектом. | нет конструкции просто нет — всё предыдущее является подготовкой под бетон | ~ 11 м³ |
5 позиций из состава можно заказать у нас; наличие на складе и сроки уточняет менеджер. Ещё 12 позиций — технологические элементы вне складского ассортимента.
Зачем именно здесь. Геотекстиль лежит между грунтом и песчаной подготовкой и работает разделителем: песок не продавливается в грунт, а грунт не поднимается в подушку. Толщина подготовки остаётся такой, какой её сделали, и нагрузка от плиты распределяется равномерно.
Если отказаться. На плотном песчаном основании чаще всего ничего не изменится. На суглинке и переувлажнённом грунте подушка постепенно перемешивается с основанием, теряет толщину и начинает работать неравномерно — а исправить это после заливки уже нельзя.
Когда особенно актуален. Слабые и пылеватые грунты, высокий уровень грунтовых вод, участки после выторфовки. В этих случаях разделительный слой закладывают и под подушку, и вокруг дренажной трубы.
Что покупают вместе. Песок и щебень для подготовки, при устройстве дренажа — трубу и колодцы. Полотна раскатывают с нахлёстом, поэтому берут с запасом на перекрытие.
Зачем именно здесь. Сплошной слой экструзионного пенополистирола под плитой отделяет бетон от грунта. Без него плита работает огромным радиатором: тепло уходит вниз, а тёплый пол греет землю. XPS выбран потому, что не набирает влагу и держит нагрузку от плиты без потери толщины.
Если отказаться. Конструкция перестаёт быть утеплённой шведской плитой и превращается в обычную монолитную плиту. Тёплый пол в ней делать бессмысленно: расход тепла на прогрев грунта сопоставим с полезным.
Когда особенно актуален. Всегда, когда плита — это одновременно и пол жилых помещений. Толщина слоя зависит от климата и теплотехнического расчёта и назначается проектом; единой «правильной» цифры для всех домов нет.
Что покупают вместе. Разделительную плёнку поверх утеплителя, плиты для борта и клей-пену для стыков. Плиты берут с небольшим запасом на подрезку по месту.
Зачем именно здесь. Борт по периметру выполняет сразу две работы: держит бетон при заливке, то есть работает несъёмной опалубкой, и утепляет торец плиты. Именно через торец идёт заметная часть теплопотерь, поэтому его не оставляют голым.
Если отказаться. Понадобится съёмная опалубка, а торец плиты придётся утеплять отдельно. Если этого не сделать, по краю пола появится холодная полоса, а в морозы — конденсат.
Когда особенно актуален. В домах с тёплым полом и в любой конструкции, где край плиты выходит наружу. Высота борта задаётся проектом и связана с высотой наружных рёбер.
Что покупают вместе. Крепёж для сборки борта, клей-пену для стыков, демпферную ленту. Количество считается по периметру и высоте борта.
Зачем именно здесь. Бетон хорошо держит сжатие и плохо — растяжение. Арматура берёт на себя растягивающие усилия в рёбрах и по краям плиты, где конструкция работает на изгиб. Каркас связывается в единое целое и ставится на фиксаторы.
Если отказаться. Плита пойдёт трещинами при первой же неравномерной осадке или морозном пучении. Отремонтировать монолит без арматуры фактически невозможно.
Когда особенно актуален. Всегда. Схема, диаметр и шаг определяются проектом: они зависят от нагрузок, грунтов и геометрии дома, поэтому назначать универсальные цифры нельзя.
Что покупают вместе. Вязальную проволоку и фиксаторы защитного слоя, карты сетки. Ориентир по расходу арматуры — 60–80 кг на кубометр бетона, но это справочная цифра, а не замена расчёту.
Зачем именно здесь. Выпуски канализации проходят сквозь тело плиты. Пока плита не залита, трубу можно поставить точно по проекту и проверить уклон. После бетонирования это становится задачей с алмазной резкой.
Если отказаться. Придётся штробить готовую плиту, нарушая армирование и утепляющий слой под ней. Это самая дорогая из ошибок на этом этапе.
Когда особенно актуален. Всегда, когда санузлы и кухня расположены над плитой. До заливки стоит ещё раз сверить точки выпусков с планировкой.
Что покупают вместе. Гильзы для проходов, ПНД-трубу ввода воды и защитную гофру для кабеля — их закладывают в один заход.
Зачем именно здесь. Контуры укладываются по утеплителю и замоноличиваются в плиту: бетон становится тепловым аккумулятором и отдаёт тепло равномерно по всей площади. Это и отличает шведскую плиту от обычного фундамента.
Если отказаться. Получится вариант конструкции без тёплого пола: плита останется утеплённой, но отопление придётся решать радиаторами или другой системой. Переделать это после заливки нельзя.
Когда особенно актуален. Когда тёплый пол планируется основным отоплением дома. Ориентир по длине трубы — около 5 метров на квадратный метр при шаге 200 мм и около 6,7 метра при шаге 150 мм; точный шаг даёт расчёт отопления.
Что покупают вместе. Коллектор и шкаф, крепление трубы к утеплителю, фитинги. Контуры укладывают цельными кусками, без соединений в теле плиты.
Зачем именно здесь. Фиксаторы поднимают арматурный каркас над утеплителем и держат его в проектном положении, а проволока связывает стержни. От этого зависит защитный слой бетона — расстояние от арматуры до поверхности плиты.
Если отказаться. Каркас ляжет на утеплитель или всплывёт при вибрировании. Арматура окажется у самой поверхности, защитный слой исчезнет, и металл со временем начнёт ржаветь прямо в теле плиты.
Когда особенно актуален. В любой монолитной конструкции. Особенно там, где арматура укладывается в два слоя и нижний нужно поднять на заданную высоту.
Что покупают вместе. Арматуру и карты сетки. Фиксаторы подбираются под нужную величину защитного слоя, которая берётся из проекта.
Зачем именно здесь. Бетон — это и есть сама плита: он принимает нагрузку от дома и передаёт её на подготовленное основание. Всё, что делалось до него, было подготовкой к одному дню заливки.
Если отказаться. Конструкции просто не будет. Заливка ведётся в один приём: разрывать её на этапы без проектного решения по рабочим швам нельзя.
Когда особенно актуален. Всегда. Класс смеси, подвижность и требования к уходу за бетоном определяются проектом и погодой в день заливки.
Что покупают вместе. Бетон возят с ближайшего завода автобетоносмесителями, поэтому объём заказывают заранее и с небольшим запасом. При сложном подъезде добавляют бетононасос — это услуга строительной техники.
Расчёт ориентировочный, для предварительной комплектации. Точное количество определяется проектом и замером на объекте.
| Материал | От чего считаем | Запас |
|---|---|---|
| Утеплитель поля плиты | площадь плиты, с запасом 5 % на подрезку | 5 % |
| Утеплитель борта | периметр × высота борта, с запасом 5 % | 5 % |
| Разделительная плёнка | площадь плиты с нахлёстом полотен | 15 % |
| Демпферная лента | периметр плиты | — |
| Армирование, карты сетки | площадь плиты, два слоя | 10 % |
| Песок для подушки | площадь × толщина слоя по проекту | 5 % |
| Щебень | площадь × толщина слоя по проекту | 5 % |
| Бетон B22.5 | площадь × толщина плиты плюс наружные рёбра | 5 % |
| Труба тёплого пола PEX/PERT | площадь × расход трубы на м² при выбранном шаге | 5 % |
| Арматура А500С Ø12 | по проекту; справочный ориентир — 60–80 кг на м³ бетона | — |
Внутренние рёбра плиты в ориентировочный объём бетона не входят: их число и сечение задаёт проект. Перед заказом бетона объём стоит сверить с проектной документацией и замером на месте.
| Материал | Чем можно заменить | Что покупают вместе |
|---|---|---|
| Геотекстиль | геотекстиль другой плотности из нашего ассортимента | Песок для подушки · Щебень |
| Песок для подушки | — | Щебень · Геотекстиль |
| Щебень | — | Песок для подушки |
| Дренажная труба Ø110 в геотекстиле, колодцы | — | Геотекстиль |
| Канализация Ø110/Ø50 под плитой | — | Гильзы для коммуникаций |
| Гильзы для коммуникаций | — | Канализация Ø110/Ø50 под плитой · ПНД-труба ввода воды, гофра для кабеля |
| ПНД-труба ввода воды, гофра для кабеля | — | Гильзы для коммуникаций |
| Утеплитель поля плиты | XPS другой марки той же толщины из нашего ассортимента | Разделительная плёнка · Утеплитель борта |
| Утеплитель борта | плиты XPS повышенной прочности того же размера | Утеплитель поля плиты · Демпферная лента |
| Разделительная плёнка | — | Утеплитель поля плиты |
| Демпферная лента | — | Утеплитель борта |
| Армирование, карты сетки | — | Арматура А500С Ø12 · Вязальная проволока и фиксаторы |
| Арматура А500С Ø12 | — | Вязальная проволока и фиксаторы · Армирование, карты сетки |
| Вязальная проволока и фиксаторы | — | Арматура А500С Ø12 |
| Труба тёплого пола PEX/PERT | — | Коллектор и коллекторный шкаф |
| Коллектор и коллекторный шкаф | — | Труба тёплого пола PEX/PERT |
| Бетон B22.5 | — | Арматура А500С Ø12 |
Заявка попадает менеджеру Строй-Терминала: он подбирает вариант и возвращается с предложением. Открытой биржи исполнителей у нас нет.
Это не универсально обязательный слой. На плотном песчаном основании от него часто отказываются, на суглинке и слабых грунтах — закладывают, чтобы подсыпка не перемешивалась с грунтом.
Решение принимается по грунтам на участке, а не по общему правилу.
Так делают, но щебень под утеплителем должен быть расклинцован и выровнен: острые грани продавливают плиту утеплителя и создают точечные нагрузки.
Песчаный выравнивающий слой решает эту задачу проще и предсказуемее. Как именно выполнить подготовку, определяет проект.
Единой цифры для всех домов нет: толщина зависит от климата, теплопотерь дома и того, будет ли плита работать с тёплым полом.
Толщина назначается теплотехническим расчётом в проекте. В комплекте можно выбрать нужную толщину, и количество упаковок пересчитается автоматически.
Под плитой лежит сплошной слой, который работает на сжатие под всей нагрузкой дома. Борт по периметру дополнительно держит бетон при заливке, то есть работает опалубкой.
Поэтому для борта берут плиты повышенной прочности, а количество считают не по площади, а по периметру и высоте борта.
Роль отсечки от капиллярной влаги выполняют щебёночный слой и разделительная плёнка поверх утеплителя. Отдельный рулонный слой под всей плитой закладывают не всегда.
Если по проекту требуется дополнительная гидроизоляция — она добавляется отдельно, вместе с решением по дренажу.
До бетонирования. Плита монолитная, и после заливки проход через неё делается только резкой готового бетона с нарушением армирования и утеплителя.
Перед заливкой стоит ещё раз сверить точки выпусков с планировкой санузлов и кухни.
Нет. На сухом песчаном участке с хорошим водоотводом дренаж обычно не закладывают.
Он нужен при высоком уровне грунтовых вод, на глинистых грунтах и в низинах. В комплекте дренаж отмечен опциональным и автоматически не добавляется.
Да, это отдельный вариант конструкции: плита остаётся утеплённой, а секция тёплого пола из состава уходит. Переключатель варианта есть прямо над составом материалов.
Учтите, что заложить контуры позже нельзя — они замоноличены в плиту.
Ориентировочный объём считается как площадь плиты на её толщину плюс наружные рёбра по периметру. Внутренние рёбра в этот ориентир не входят: их задаёт проект.
Бетон возят с ближайшего завода, поэтому объём лучше согласовать заранее — мы поможем найти поставку по кнопке «Найти песок / щебень».
Когда автобетоносмеситель не может подать смесь прямо в опалубку: далеко до пятна застройки, слабый подъезд, плита сложной формы.
