Плитный фундамент — монолитная железобетонная плита под всем пятном застройки, опирающаяся на подготовленное основание целиком. Здесь разобран вариант с утеплением снизу: слой XPS лежит под всей плитой, поэтому она может служить и основанием пола отапливаемого помещения. Применяют на слабых, пучинистых и неоднородных грунтах, а также при высокой воде, когда подвал не планируется. В состав входят геотекстиль, песок и щебень, гильзы для вводов, опалубка борта, XPS, разделительная плёнка, демпферная лента, армирование и бетон.
Актуализировано
Плитный фундамент — монолитная железобетонная плита под всем пятном застройки. Она опирается на подготовленное основание целиком, поэтому нагрузка от дома распределяется по большой площади, а неравномерные подвижки грунта плита воспринимает как одно жёсткое целое.
Здесь разобран вариант с утеплением снизу: слой XPS лежит под всей плитой. Это тот случай, когда плита одновременно служит основанием пола отапливаемого помещения. От шведской плиты конструкция отличается тем, что у неё нет утеплённого борта и замоноличенных контуров тёплого пола — геометрию задаёт обычная опалубка.
Ниже — слои конструкции, материалы по этапам и назначение каждого из них именно здесь. Количества считаются от размеров вашей плиты и нужны для предварительной комплектации: толщина плиты, класс бетона и схема армирования определяются проектом.
Слои снизу вверх. Толщины, марки и шаги определяются проектом и условиями объекта.
Снимается растительный слой, дно котлована выравнивается и уплотняется. По грунту раскатывается геотекстиль, затем песок и щебень укладываются послойно с трамбованием. Толщина слоёв и необходимость дренажа определяются грунтами на участке, а не общим правилом.
Выпуски канализации и гильзы под ввод воды и кабель закладываются до бетонирования. Плита монолитная: после заливки проход через неё делается только резкой бетона с повреждением арматуры и утеплителя. Точки выпусков стоит ещё раз сверить с планировкой санузлов и кухни.
XPS укладывается сплошным слоем по всей площади плиты, стыки выводятся вразбежку. Поверх раскатывается разделительная плёнка с нахлёстом полотен, по краю плиты ставится демпферная лента. Толщина утеплителя назначается теплотехническим расчётом.

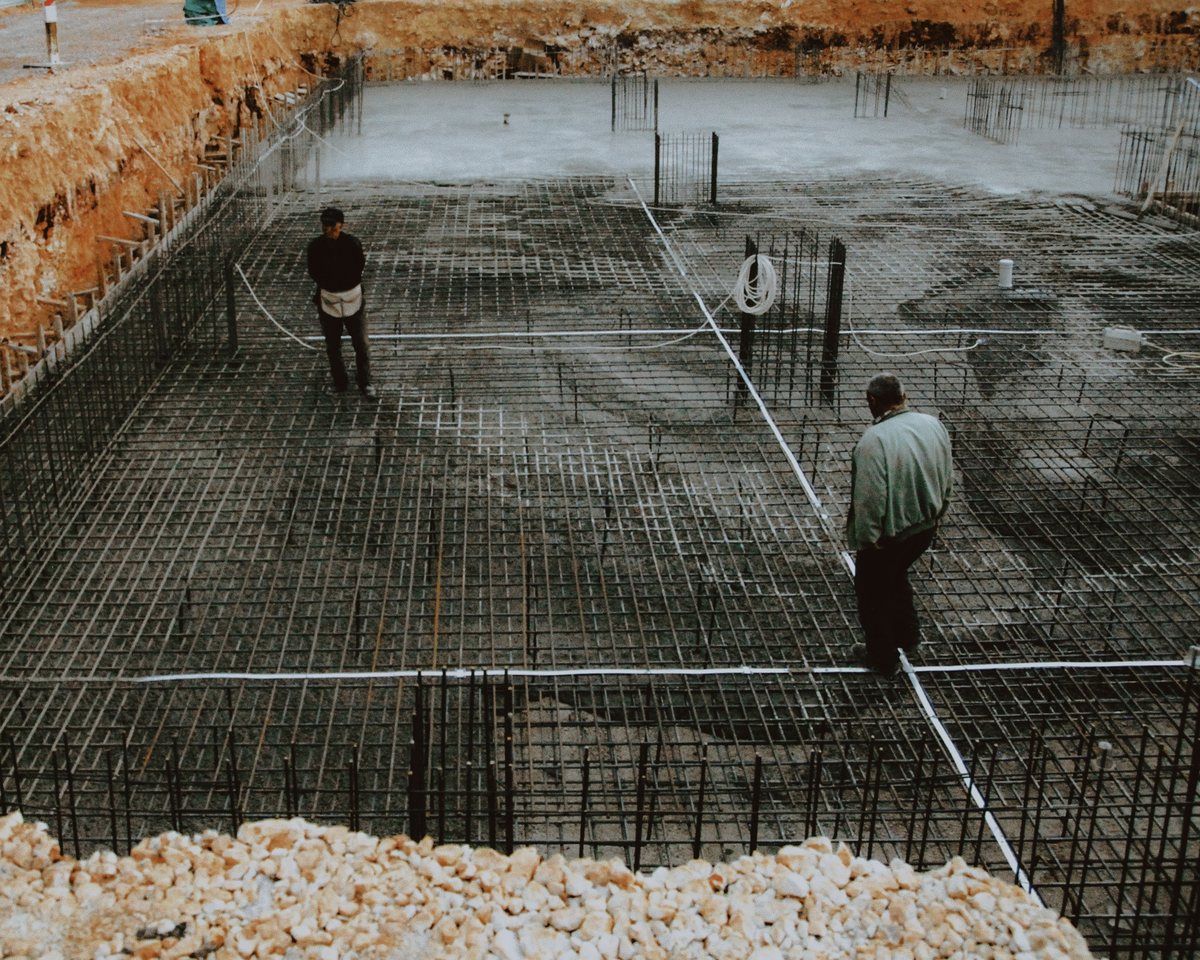

Карты сетки и стержневая арматура вяжутся в каркас и ставятся на фиксаторы, чтобы выдержать защитный слой бетона. Число слоёв, диаметр и шаг задаёт проект: они зависят от нагрузок, размеров плиты и грунтов.
Бетон подаётся в опалубку одной захваткой, уплотняется вибрированием и заглаживается. Заливать плиту с перерывом на сутки нежелательно: в теле появляется холодный шов. Подача — автобетоносмесителем, при сложном подъезде добавляется бетононасос.
Статус показывает роль материала в этой конструкции, а не в каталоге. Количество — ориентировочное, для предварительной комплектации.
Предварительный расчёт для указанных размеров. Не заменяет проект и спецификацию.
| Материал | Статус | Назначение в этой конструкции | Можно отказаться? | Ориентировочно |
|---|---|---|---|---|
| Основание | ||||
| Геотекстиль под подсыпку Геотекстиль 150 Садовый и строительный (40м2) | 🟠 Системный | Разделяет грунт и песчаную подушку, чтобы подсыпка не уходила в грунт и не заиливалась. Не нужен: на плотном песчаном основании, если это допускает проект | только при изменении конструкции песок уходит в грунт, подушка теряет толщину и перестаёт работать равномерно | 3 рулона |
| Песок для подушки технологический элемент не входит в текущий складской ассортимент | 🔴 Основной | Песчаная подушка выравнивает основание и равномерно распределяет нагрузку от плиты. Не нужен: если проект предусматривает подготовку только из щебня | нет дно котлована останется неровным, плита получит неравномерную опору | ~ 17 м³ |
| Щебень технологический элемент не входит в текущий складской ассортимент | 🔴 Основной | Щебёночный слой принимает нагрузку и работает как прерыватель капиллярного подъёма влаги. | нет исчезает несущий слой и прерыватель капиллярного подъёма влаги | ~ 13 м³ |
| Дренажная труба Ø110 в геотекстиле, колодцы технологический элемент не входит в текущий складской ассортимент | ⚪ Опциональный | Нужен при высоком уровне грунтовых вод; на сухих участках не закладывается. Не нужен: сухой песчаный участок с уклоном и организованным водоотводом | да на сухом участке ничего; на влажном вода стоит в подушке и морозное пучение работает под плитой | по проекту |
| Инженерия | ||||
| Гильзы для коммуникаций, канализация Ø110/Ø50 технологический элемент не входит в текущий складской ассортимент | 🟠 Системный | Гильзы и выпуски канализации закладываются до бетонирования: после заливки проход через плиту делается только штроблением. Не нужен: если по проекту все вводы заходят в дом мимо плиты | нет после заливки проход через плиту делается только резкой готового бетона | по проекту |
| Утепление | ||||
| Опалубка борта плиты технологический элемент не входит в текущий складской ассортимент | 🔴 Основной | Держит бетон по контуру плиты и задаёт её толщину и геометрию; снимается после набора прочности. Не нужен: если борт плиты выполняется несъёмной опалубкой из XPS — но это уже шведская плита | нет бетон нечем удержать по контуру: плита растечётся и не получит проектной толщины | по проекту |
| Утеплитель под плиту Техноплекс XPS 250 ФУНДАМЕНТ 1180*580* 50-L (8 плит) (5,47м2) (0,273м3) | 🔴 Основной | Теплоизоляционный слой под плитой — уменьшает теплопередачу от бетона в грунт. Не нужен: в плите под неотапливаемым строением — гараж, навес, хозблок | только при изменении конструкции плита отдаёт тепло в грунт, пол по ней остаётся холодным | 16 упаковок |
| Разделительная плёнка Пленка полиэтиленовая БПС Light 3*100 (300м2) 150мкм | 🟠 Системный | Разделяет утеплитель и бетон, не даёт цементному молоку уходить в стыки плит. | только при изменении конструкции цементное молоко уходит в стыки утеплителя, низ плиты теряет прочность | 1 рулон |
| Демпферная лента Демпферная лента 100мм (20м) | 🟠 Системный | Компенсирует температурное расширение плиты по периметру и отсекает мостик холода по краю. Не нужен: если по проекту край плиты работает без деформационного зазора | только при изменении конструкции по краю плиты растут напряжения при перепадах температуры | 2 рулона |
| Армирование | ||||
| Армирование, карты сетки Сетка карта 120х120х2,5 (1500х2000) (100шт/п) | 🔴 Основной | Армирование плиты — воспринимает растягивающие усилия, без него бетон работает только на сжатие. Не нужен: если проект предусматривает только стержневое армирование в два сетки | только при изменении конструкции усилия по площади распределяются хуже, растёт риск усадочных трещин | 30 карт |
| Арматура А500С Ø12 технологический элемент не входит в текущий складской ассортимент | 🔴 Основной | Стержневая арматура в составе каркаса плиты; диаметр, шаг и схема определяются проектом. | нет плита остаётся без рабочей арматуры и работает только на сжатие | по проекту |
| Вязальная проволока и фиксаторы технологический элемент не входит в текущий складской ассортимент | 🟠 Системный | Проволока и фиксаторы держат каркас в проектном положении и обеспечивают защитный слой бетона. | нет каркас смещается при заливке, защитный слой бетона не выдерживается | по проекту |
| Бетонирование | ||||
| Бетон B22.5 технологический элемент не входит в текущий складской ассортимент | 🔴 Основной | Тело плиты. Класс бетона и толщина определяются проектом и нагрузками. | нет конструкции нет: всё предыдущее — подготовка под бетон | ~ 21 м³ |
5 позиций из состава можно заказать у нас; наличие на складе и сроки уточняет менеджер. Ещё 8 позиций — технологические элементы вне складского ассортимента.
Зачем именно здесь. Опалубка держит бетон по контуру плиты и задаёт её толщину. От её жёсткости зависит геометрия: разошедшийся щит — это местное утолщение плиты и кривой край, по которому потом придётся вести цоколь.
Если отказаться. Нельзя: бетон просто растечётся по подсыпке. Единственная альтернатива — несъёмная опалубка из XPS по периметру, но это уже другая конструкция, шведская плита.
Когда особенно актуален. Всегда. Щиты выставляют по уровню и раскрепляют подкосами снаружи: бетон при укладке и вибрировании давит на них сильнее, чем кажется.
Что покупают вместе. Арматуру и бетон. Щитов и крепежа опалубки у нас на складе нет — поставку можно запросить через менеджера прямо из строки материала.
Зачем именно здесь. Геотекстиль лежит между грунтом и песчаной подготовкой и работает разделителем: песок не продавливается вниз, а грунт не поднимается в подушку. Подготовка остаётся той толщины, какой её сделали, и нагрузка от плиты распределяется предсказуемо.
Если отказаться. На плотном песчаном основании чаще всего ничего не изменится. На суглинке и переувлажнённом грунте подушка постепенно перемешивается с основанием и начинает работать неравномерно — исправить это после заливки уже нельзя.
Когда особенно актуален. Слабые и пылеватые грунты, высокий уровень грунтовых вод, участки после выторфовки. В этих случаях разделительный слой закладывают и под подушку, и вокруг дренажной трубы.
Что покупают вместе. Песок и щебень для подготовки, при устройстве дренажа — трубу и колодцы. Полотна раскатывают с нахлёстом, поэтому берут с запасом на перекрытие.
Зачем именно здесь. Щебёночный слой принимает нагрузку от плиты и одновременно прерывает капиллярный подъём влаги: вода не может подняться по крупным порам к бетону так, как поднимается по песку и грунту.
Если отказаться. Плита останется на песке, и влага начнёт подтягиваться к её низу. При утеплении снизу это менее заметно, чем в неутеплённой плите, но на слабых грунтах пропадает ещё и распределяющий слой.
Когда особенно актуален. Всегда, когда плита лежит на пылеватом песке или суглинке, и на участках с сезонным подъёмом воды. Щебень должен быть расклинцован и утрамбован, иначе острые грани работают точечно.
Что покупают вместе. Песок под щебень и геотекстиль как разделитель. Оба материала возят самосвалами от местного поставщика — это можно организовать через нас.
Зачем именно здесь. Сплошной слой экструзионного пенополистирола отделяет бетон от грунта. Без него плита работает большим теплообменником: пол первого этажа остаётся холодным, а часть тепла уходит вниз. XPS выбран потому, что не набирает влагу и держит нагрузку без потери толщины.
Если отказаться. Под неотапливаемым строением — ничего страшного, плита просто останется холодной. Под жилым домом пол по плите придётся утеплять сверху, а это съест высоту помещения и выведет точку росы в другое место.
Когда особенно актуален. Когда плита — это одновременно основание пола жилых комнат, и когда по ней планируется тёплый пол в стяжке. Толщина слоя назначается теплотехническим расчётом; единой цифры для всех домов нет.
Что покупают вместе. Разделительную плёнку поверх утеплителя и демпферную ленту по краю плиты. Плиты берут с небольшим запасом на подрезку по месту.
Зачем именно здесь. Плёнка лежит между утеплителем и бетоном и решает одну задачу: не дать цементному молоку уйти в стыки плит XPS. Бетон у низа плиты сохраняет проектное водоцементное отношение, а значит и прочность.
Если отказаться. При плотной укладке в два слоя вразбежку потери невелики. При одном слое и обычных стыках часть смеси уходит вниз, низ плиты получается более рыхлым, чем задумано.
Когда особенно актуален. Один слой утеплителя, плиты без ступенчатой кромки, подвижная бетонная смесь. Полотна раскатывают с нахлёстом и заводят на борт опалубки.
Что покупают вместе. Утеплитель и демпферную ленту — всё это укладывается в один заход перед армированием.
Зачем именно здесь. Демпферная лента по краю плиты даёт бетону место для температурного расширения и отсекает жёсткий контакт с тем, что стоит рядом. Мелочь, которую проще всего забыть, а вспоминают о ней уже по трещине у края.
Если отказаться. Напряжения по краю плиты некуда снимать. На небольшой плите это может пройти незаметно, на длинной — проявится краевыми трещинами.
Когда особенно актуален. Плиты вытянутой формы, заливка в тёплое время, примыкание к уже существующим конструкциям.
Что покупают вместе. Утеплитель и плёнку: лента ставится в том же заходе, до армирования.
Зачем именно здесь. Карты сетки распределяют усилия по площади плиты и удерживают усадочные трещины от раскрытия. Это рабочая часть конструкции, а не «для порядка»: бетон без арматуры на растяжение не работает.
Если отказаться. Если проект предусматривает только стержневое армирование в два ряда, сетка не нужна. Если же её выкидывают из схемы «для экономии», плита получает трещины там, где не было арматуры.
Когда особенно актуален. Плиты большой площади, неоднородные грунты, участки с разной нагрузкой — под несущей стеной и под террасой.
Что покупают вместе. Стержневую арматуру, вязальную проволоку и фиксаторы защитного слоя. Карты укладывают с перехлёстом, поэтому берут с запасом.
Зачем именно здесь. Стержневая арматура принимает растягивающие усилия там, где плита работает на изгиб — над слабыми участками грунта и под сосредоточенными нагрузками. Диаметр, шаг и число сеток задаёт расчёт.
Если отказаться. Отказаться нельзя. Плита без рабочей арматуры — это неармированный бетон, который трескается при первом же неравномерном осадке основания.
Когда особенно актуален. Всегда. Мы не подбираем арматуру за проектировщика и не подставляем «типовой» диаметр: справочный ориентир по расходу — 60–80 кг на кубометр бетона, но это только для прикидки объёма закупки.
Что покупают вместе. Вязальную проволоку, фиксаторы защитного слоя и карты сетки. Арматуру возят длинномером — доставку стоит планировать заранее.
Зачем именно здесь. Бетон — это и есть плита. Всё, что уложено до него, готовит основание и тепловой контур; после заливки конструкция становится единым целым.
Если отказаться. Не от чего отказываться: без бетона конструкции не существует.
Когда особенно актуален. Класс бетона и толщина плиты определяются проектом. Заливать лучше одной захваткой: перерыв на сутки оставляет в теле плиты холодный шов, который потом работает как слабое место.
Что покупают вместе. Арматуру и фиксаторы. Бетон возят с ближайшего завода — объём и время подачи согласуют заранее, при сложном подъезде добавляют бетононасос.
Расчёт ориентировочный, для предварительной комплектации. Точное количество определяется проектом и замером на объекте.
| Материал | От чего считаем | Запас |
|---|---|---|
| Геотекстиль под подсыпку | площадь плиты с нахлёстом полотен | 10 % |
| Опалубка борта плиты | по проекту: периметр × толщина плиты | — |
| Утеплитель под плиту | площадь плиты, с запасом на подрезку | 5 % |
| Разделительная плёнка | площадь плиты с нахлёстом полотен | 15 % |
| Демпферная лента | периметр плиты | — |
| Армирование, карты сетки | площадь плиты, с перехлёстом карт | 10 % |
| Песок для подушки | площадь × толщина слоя по проекту | — |
| Щебень | площадь × толщина слоя по проекту | — |
| Бетон B22.5 | площадь × толщина плиты | — |
| Арматура А500С Ø12 | по проекту; справочный ориентир — 60–80 кг на м³ бетона | — |
Расчёт ориентировочный и нужен для предварительной комплектации. Рёбра жёсткости, местные утолщения под несущими стенами и уширения под колонны в объём бетона здесь не входят — их задаёт проект. Перед заказом бетона объём стоит сверить с проектной документацией и замером на месте.
| Материал | Чем можно заменить | Что покупают вместе |
|---|---|---|
| Геотекстиль под подсыпку | геотекстиль другой плотности из нашего ассортимента | Песок для подушки · Щебень |
| Песок для подушки | — | Щебень · Геотекстиль под подсыпку |
| Щебень | — | Песок для подушки |
| Дренажная труба Ø110 в геотекстиле, колодцы | — | Геотекстиль под подсыпку |
| Гильзы для коммуникаций, канализация Ø110/Ø50 | — | Утеплитель под плиту |
| Опалубка борта плиты | борт из XPS — это переход к шведской плите | Бетон B22.5 · Арматура А500С Ø12 |
| Утеплитель под плиту | XPS другой марки той же толщины из нашего ассортимента | Разделительная плёнка · Демпферная лента |
| Разделительная плёнка | — | Утеплитель под плиту |
| Демпферная лента | — | Утеплитель под плиту |
| Армирование, карты сетки | карты сетки другой ячейки и диаметра проволоки | Арматура А500С Ø12 · Вязальная проволока и фиксаторы |
| Арматура А500С Ø12 | — | Вязальная проволока и фиксаторы · Армирование, карты сетки |
| Вязальная проволока и фиксаторы | — | Арматура А500С Ø12 |
| Бетон B22.5 | — | Арматура А500С Ø12 |
Заявка попадает менеджеру Строй-Терминала: он подбирает вариант и возвращается с предложением. Открытой биржи исполнителей у нас нет.
Утеплённым бортом и тёплым полом. Шведская плита — частный случай утеплённой плиты: у неё утеплён не только низ, но и борт по периметру, а внутри замоноличены контуры водяного тёплого пола. Опалубкой там служит сам борт из XPS.
В плитном фундаменте борт делается обычной съёмной опалубкой, тёплый пол в тело плиты не закладывается. Конструкция проще и дешевле, но и пол по ней придётся делать отдельно.
Толщина назначается расчётом: она зависит от нагрузок, размеров дома, грунтов и схемы армирования. Для частных домов чаще всего встречается диапазон 200–300 мм, но это наблюдение, а не рекомендация.
В расчёте комплекта толщина задаётся параметром — по ней считается ориентировочный объём бетона.
Под неотапливаемым строением — гаражом, навесом, хозблоком — утепление снизу обычно не закладывают: греть нечего.
Если помещение отапливается хотя бы периодически и по плите будет пол, утеплитель снизу решает задачу лучше, чем утепление поверх плиты: не съедает высоту и не оставляет холодный бетон внутри контура.
Так делают, но щебень под утеплителем должен быть расклинцован и выровнен: острые грани продавливают плиту утеплителя и создают точечные нагрузки.
Выравнивающий песчаный слой решает эту задачу проще и предсказуемее. Как именно выполнить подготовку, определяет проект.
Роль отсечки от капиллярной влаги выполняют щебёночный слой и плёнка поверх утеплителя. Отдельный рулонный слой под всей плитой закладывают не всегда.
Если участок влажный или по проекту требуется дополнительная гидроизоляция, её добавляют вместе с решением по дренажу — это отдельная позиция, в базовый комплект она не входит.
Нет. На сухом песчаном участке с уклоном и организованным водоотводом дренаж обычно не делают.
Он нужен при высоком уровне грунтовых вод, на глинистых грунтах и в низинах. В комплекте дренаж отмечен опциональным и автоматически не добавляется.
До бетонирования. Плита монолитная, и после заливки проход через неё делается только резкой готового бетона — с повреждением арматуры и утеплителя.
Гильзы дают возможность заменить трубу позже, не вскрывая плиту, поэтому их ставят даже там, где кажется, что труба «встанет навсегда».
Это определяет проект: диаметр, шаг, число сеток и зоны усиления зависят от нагрузок и грунтов. Мы не подставляем «типовую» схему.
Для прикидки объёма закупки пользуются справочным ориентиром 60–80 кг арматуры на кубометр бетона. Для заказа этого достаточно, для работы — нет.
Технически можно, но в теле плиты появится холодный шов — место, где бетон разных заливок не работает как единое целое.
Для фундаментной плиты это нежелательно. Если объём большой, разумнее организовать подачу несколькими миксерами подряд, а при сложном подъезде добавить бетононасос.
Ориентировочный объём считается как площадь плиты на её толщину. Рёбра жёсткости и местные утолщения под несущими стенами в этот ориентир не входят — их задаёт проект.
Бетон возят с ближайшего завода, поэтому объём и время подачи лучше согласовать заранее — мы поможем найти поставку по кнопке «Найти песок / щебень».
