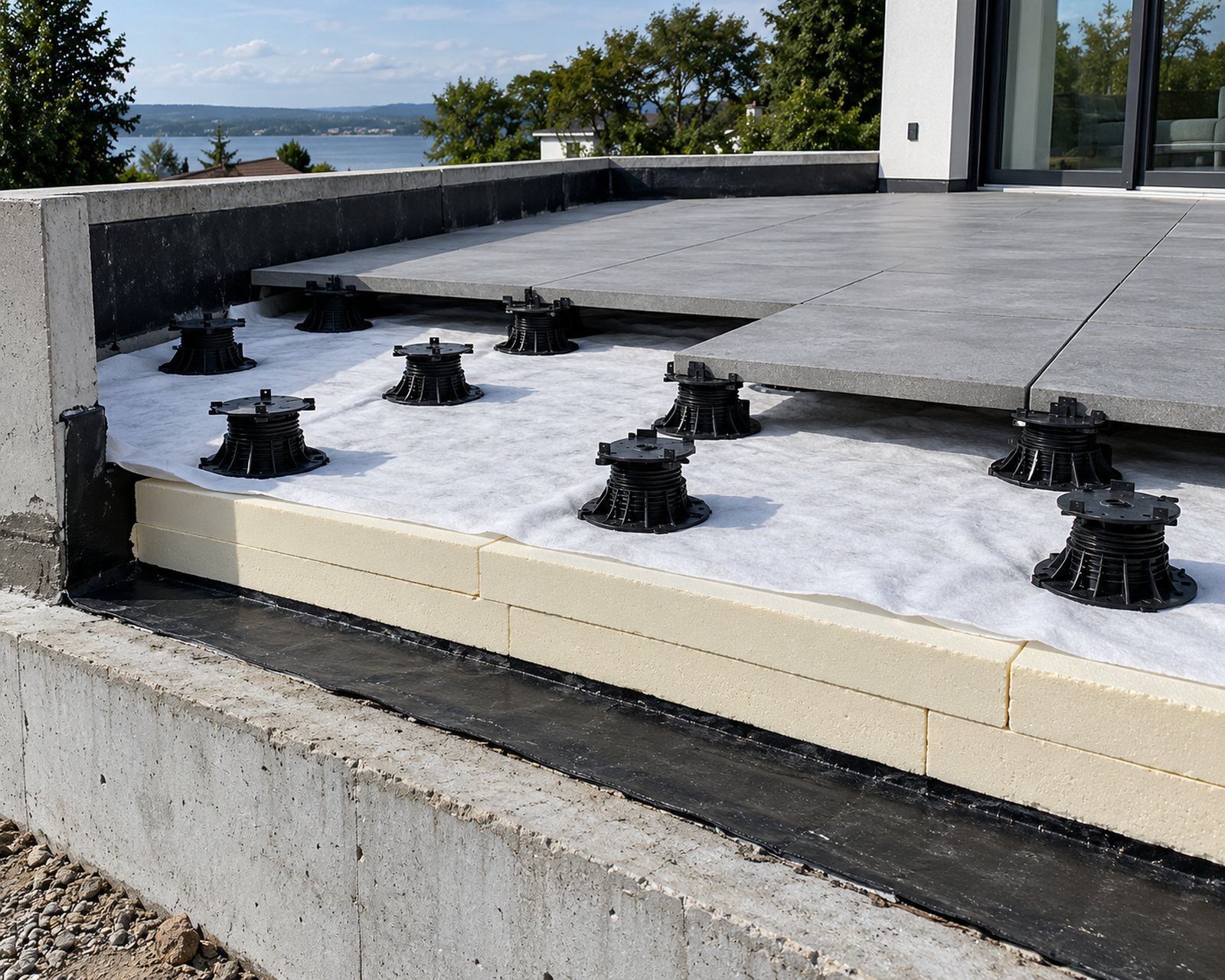

Эксплуатируемую кровлю в частном доме — террасу над помещением, крышу гаража или пристройки — обычно делают по инверсионной схеме. Инверсионная кровля — плоская крыша, где слои переставлены: гидроизоляция лежит прямо на основании, а утеплитель — поверх неё, под пригрузом из гравия или плитки. Поэтому подходит только экструдированный пенополистирол (XPS): он почти не впитывает воду и держит нагрузку. Гидроизоляция под утеплителем защищена от солнца, мороза и ног, и служит дольше. Так делают крыши гаражей и пристроек и террасы над помещениями.
Пример расчёта для размеров по умолчанию — введите свои и нажмите «Рассчитать»:
Итого по комплекту «Оптимальный»: 64 830 ₽ ориентировочно, без технологических элементов и позиций по запросу
Актуализировано
В классической плоской кровле утеплитель лежит под ковром, а ковёр — на улице. В инверсионной наоборот: ковёр внизу, утеплитель сверху. Ковёр больше не греется на солнце и не мёрзнет, по нему не ходят — он просто держит воду.
Расплата — утеплитель работает в воде и под нагрузкой. Вата и обычный пенопласт здесь не годятся: нужен XPS с низким водопоглощением и высокой прочностью, а сверху — пригруз, чтобы плиты не всплыли в ливень и не сдулись ветром.
Слои снизу вверх. Толщины, марки и шаги определяются проектом и условиями объекта.
По плите делают уклонообразующую стяжку к воронкам: в этой схеме вода проходит сквозь пригруз и утеплитель и уходит по гидроизоляции, поэтому уклон обязателен. Стяжку выдерживают до набора прочности и высыхания.
Стяжку грунтуют праймером, затем наплавляют два слоя ковра с нахлёстом и заводом на парапеты и стены. Вместо битумного ковра можно уложить полимерную мембрану LOGICROOF — тогда под неё и над ней кладут разделительный геотекстиль.
Плиты XPS раскладывают по гидроизоляции свободно, вразбежку, плотно друг к другу. Второй слой кладут со смещением швов. Сверху — фильтрующий геотекстиль с нахлёстом.
Сверху — гравийная засыпка или плитка на регулируемых опорах (для террасы). Пригруз считают на ветер и всплытие плит. Воронки ставят с надставками, которые проходят сквозь утеплитель и пригруз.
Статус показывает роль материала в этой конструкции, а не в каталоге. Количество — ориентировочное, для предварительной комплектации.
Предварительный расчёт для указанных размеров. Не заменяет проект и спецификацию.
| Материал | Статус | Назначение в этой конструкции | Можно отказаться? | Ориентировочно |
|---|---|---|---|---|
| Основание | ||||
| Пескобетон для уклонообразующей стяжки Пескобетон М-300 LUIX 40кг (49шт/под) | 🟠 Системный | Уклонообразующая стяжка по плите даёт воде уйти к воронке: в инверсионной кровле вода проходит сквозь пригруз и утеплитель и стекает по гидроизоляции. Не нужен: если уклон к воронкам уже заложен в плите | только при изменении конструкции вода стоит на гидроизоляции под утеплителем и не уходит к воронке | 48 мешков |
| Гидроизоляция | ||||
| Праймер битумный Праймер битумный "Технониколь" № 01 (20л,16кг) | 🔴 Основной | Праймер обеспыливает стяжку и даёт сцепление наплавляемой гидроизоляции с основанием. | нет наплавляемый слой плохо держится на пыльной стяжке и отслаивается | 1 ведро |
| Гидроизоляция в два слоя Техноэласт ЭПП (10м2) (20шт/под) | 🔴 Основной | Два слоя наплавляемой гидроизоляции по стяжке — водоизоляционный ковёр. В инверсионной схеме он лежит под утеплителем и защищён от солнца и перепадов температуры. | нет кровли нет: вода проходит сквозь утеплитель в перекрытие | 7 рулонов |
| Полимерная мембрана LOGICROOF — вместо битумного ковра технологический элемент не входит в текущий складской ассортимент | ⚪ Опциональный | Вместо двухслойного битумного ковра — одна полимерная мембрана ТЕХНОНИКОЛЬ LOGICROOF (ПВХ). Между ПВХ-мембраной и XPS обязательно кладут разделительный геотекстиль: напрямую они не контактируют. | только при изменении конструкции ничего — гидроизоляцию даёт битумный ковёр | ~ 35 м² |
| Утепление | ||||
| XPS для инверсионной кровли Экструдированный пенополистирол XPS Экстрель 1185*585*50мм (4,16м2) (0,208м3) (6 плит) 32 уп/пал. | 🔴 Основной | XPS поверх гидроизоляции утепляет кровлю и защищает ковёр. Нужна плита с низким водопоглощением и высокой прочностью: она работает в воде и под пригрузом. | нет кровля перестаёт быть тёплой, а гидроизоляция остаётся открытой солнцу и морозу | 12 упаковок |
| Геотекстиль фильтрующий Геотекстиль ТЕХНОНИКОЛЬ ГЕО Лайт 200 (2х50) (25шт/под) | 🔴 Основной | Геотекстиль поверх XPS — фильтрующий слой: пропускает воду и не даёт мелкой фракции пригруза забивать швы между плитами. | нет мелкая фракция пригруза забивает швы между плитами, вода уходит хуже | 1 рулон |
| Пригруз и водосток | ||||
| Пригруз: гравий или плитка на опорах технологический элемент не входит в текущий складской ассортимент | 🔴 Основной | Пригруз держит лёгкие плиты XPS от всплытия и сдувания: гравийная засыпка на неэксплуатируемой кровле или плитка на опорах на террасе. | нет лёгкие плиты XPS всплывают в ливень и сдуваются ветром | ~ 26 м² |
| Кровельная воронка (трап) с надставкой технологический элемент не входит в текущий складской ассортимент | 🔴 Основной | Воронка инверсионной кровли собирает воду на уровне гидроизоляции; надставка с решёткой проходит сквозь утеплитель и пригруз. | нет воде некуда уходить с уровня гидроизоляции | ~ 2 шт |
5 позиций из состава можно заказать у нас; наличие на складе и сроки уточняет менеджер. Ещё 3 позиции — технологические элементы вне складского ассортимента.
Зачем именно здесь. Вода в инверсионной кровле проходит сквозь пригруз и утеплитель и уходит по гидроизоляции. Без уклона она стоит под плитами XPS.
Если отказаться. Только если уклон заложен в самой плите.
Когда особенно актуален. Всегда при плоской плите. Толщину стяжки по краям и у воронок задаёт уклон.
Что покупают вместе. Праймер — по высохшей стяжке.
Зачем именно здесь. Праймер связывает пыль и пропитывает поверхность стяжки — наплавляемый слой держится на ней, а не на пыли.
Если отказаться. Нельзя: ковёр отслаивается, и вода идёт под ним.
Когда особенно актуален. Всегда под наплавляемую гидроизоляцию.
Что покупают вместе. Рулоны гидроизоляции.
Зачем именно здесь. Два слоя ковра — сама кровля. Под утеплителем ковёр не видит солнца и не мёрзнет, поэтому оба слоя берут без посыпки.
Если отказаться. Нельзя — кровли не будет.
Когда особенно актуален. Всегда. Особое внимание — примыканиям к парапетам и стенам: ковёр заводят вверх и закрепляют.
Что покупают вместе. Праймер и XPS поверх.
Зачем именно здесь. Полимерная мембрана LOGICROOF — альтернатива двум слоям битумного ковра: одно полотно со сварными швами.
Если отказаться. Ничего не теряется — гидроизоляцию даёт битумный ковёр.
Когда особенно актуален. Когда кровлю делает подрядчик с оборудованием для сварки ПВХ. Между мембраной и XPS обязательно кладут разделительный геотекстиль. Мембрана — под заказ.
Что покупают вместе. Геотекстиль под мембрану и над ней.
Зачем именно здесь. Утеплитель лежит в воде и под нагрузкой пригруза. Нужен XPS с низким водопоглощением и высокой прочностью на сжатие.
Если отказаться. Кровля холодная, а ковёр снова работает на солнце и морозе — пропадает смысл схемы.
Когда особенно актуален. Всегда. Два слоя со смещением швов закрывают щели между плитами; толщину и число слоёв можно выбрать в комплекте.
Что покупают вместе. Геотекстиль поверх.
Зачем именно здесь. Геотекстиль пропускает воду вниз и задерживает мелкую фракцию пригруза — она не забивает швы между плитами.
Если отказаться. Швы заиливаются, вода уходит хуже, плиты со временем смещаются.
Когда особенно актуален. Под гравийной засыпкой — всегда.
Что покупают вместе. XPS под него.
Зачем именно здесь. XPS легче воды: в ливень плиты всплывают, а в ветер их сдувает. Пригруз держит их на месте.
Если отказаться. Нельзя — без пригруза инверсионной кровли не бывает.
Когда особенно актуален. Всегда. На неэксплуатируемой крыше — гравий, на террасе — плитка на опорах. Гравия и плитки у нас на складе нет — поставку можно запросить через менеджера.
Что покупают вместе. Геотекстиль под пригруз.
Зачем именно здесь. Вода собирается на уровне гидроизоляции, поэтому воронка стоит там, а надставка с решёткой выходит наверх сквозь утеплитель и пригруз.
Если отказаться. Воде некуда уходить.
Когда особенно актуален. Всегда. Число воронок — по площади водосбора.
Что покупают вместе. Гидроизоляцию для усиления у воронки.
Расчёт ориентировочный, для предварительной комплектации. Точное количество определяется проектом и замером на объекте.
| Материал | От чего считаем | Запас |
|---|---|---|
| Пескобетон для уклонообразующей стяжки | около 2 мешков на м² при средней толщине 4 см | — |
| Праймер битумный | площадь кровли плюс заводы на парапеты | 5 % |
| Гидроизоляция в два слоя | два слоя по площади кровли и заводам на парапеты | 15 % |
| XPS для инверсионной кровли | площадь кровли × число слоёв | 3 % |
| Геотекстиль фильтрующий | площадь кровли с нахлёстом | 20 % |
Расчёт ориентировочный. Заводы на парапеты взяты по 30 см; пригруз и воронки считаются по проекту (ветер, всплытие, водосбор). Толщину XPS и число слоёв можно выбрать в комплекте.
| Материал | Чем можно заменить | Что покупают вместе |
|---|---|---|
| Пескобетон для уклонообразующей стяжки | — | Праймер битумный |
| Праймер битумный | — | Гидроизоляция в два слоя |
| Гидроизоляция в два слоя | одна полимерная мембрана LOGICROOF с разделительными слоями геотекстиля | Праймер битумный · XPS для инверсионной кровли |
| Полимерная мембрана LOGICROOF — вместо битумного ковра | — | Геотекстиль фильтрующий |
| XPS для инверсионной кровли | XPS другой марки той же толщины — только с высокой прочностью и низким водопоглощением | Геотекстиль фильтрующий · Гидроизоляция в два слоя |
| Геотекстиль фильтрующий | геотекстиль другой плотности из нашего ассортимента | XPS для инверсионной кровли |
| Пригруз: гравий или плитка на опорах | — | Геотекстиль фильтрующий |
| Кровельная воронка (трап) с надставкой | — | Гидроизоляция в два слоя |
Заявка попадает менеджеру Строй-Терминала: он подбирает вариант и возвращается с предложением. Открытой биржи исполнителей у нас нет.
Соседние конструкции: границы работ разведены, состав не дублируется.
Это плоская крыша, где гидроизоляция лежит прямо на основании, а утеплитель — поверх неё, под пригрузом. В обычной плоской кровле порядок обратный: утеплитель внизу, ковёр сверху.
Перестановка защищает гидроизоляцию от солнца, мороза и механических повреждений.
Только XPS с низким водопоглощением и высокой прочностью: основной в комплекте — XPS Экстрель, замены — ТЕХНОПЛЕКС XPS 250 ФУНДАМЕНТ, CARBON PROF, ПЕНОПЛЭКС ФУНДАМЕНТ.
Минеральная вата и обычный пенопласт (EPS) в этой схеме не применяются: они набирают воду.
Отдельная — обычно нет: гидроизоляционный ковёр лежит на тёплой стороне утеплителя и сам не пропускает пар.
Толщину задаёт теплотехнический расчёт. На практике часто кладут два слоя по 50 мм со смещением швов — в комплекте можно выбрать толщину плиты и число слоёв.
Гравий — для крыши, по которой не ходят: дёшево и надёжно пригружает плиты. Плитка на опорах — для террасы: по ней можно ходить, вода уходит под плитку.
В обоих случаях поверх XPS кладут геотекстиль.
Да, например с мембраной ТЕХНОНИКОЛЬ LOGICROOF вместо двух слоёв битумного ковра. Между ПВХ-мембраной и XPS обязательно кладут разделительный геотекстиль.
Мембрана — позиция под заказ: её можно запросить прямо из строки состава.
Эксплуатируемая — та, по которой ходят: терраса, зона отдыха. Её часто делают по инверсионной схеме, с плиткой на опорах в качестве пригруза.
Неэксплуатируемая инверсионная кровля пригружается гравием.
Эксплуатируемая — плоская кровля, по которой ходят: терраса, зона отдыха над гаражом или пристройкой. В частном доме её чаще всего делают по инверсионной схеме: гидроизоляция по уклонообразующей стяжке, XPS поверх неё, геотекстиль и плитка на регулируемых опорах.
Плита перекрытия должна быть рассчитана на нагрузку от людей и пригруза — это проверяют по проекту.
Плитку или террасную доску кладут на регулируемые опоры поверх геотекстиля: опоры выставляют ровную площадку над уклонной кровлей, а вода уходит под покрытием.
Опор и плитки у нас на складе нет — поставку можно запросить через менеджера из строки состава.
Да: воронка ставится на уровне гидроизоляции, а надставка с решёткой (трап) выводится сквозь утеплитель на уровень покрытия. Число воронок считают по площади водосбора.
Уклон к воронкам обязателен: вода уходит по гидроизоляции под утеплителем. Его делают стяжкой по плите, если он не заложен в самой плите.
Расчёт в комплекте идёт от длины и ширины кровли: гидроизоляция в два слоя с заводами на парапеты, XPS по площади и числу слоёв, геотекстиль с нахлёстом.
Пригруз и воронки считаются по проекту.
