Электрический тёплый пол — это нагревательный элемент под покрытием, датчик температуры пола и терморегулятор. Схем три, и они не взаимозаменяемы: кабель раскладывается с расчётным шагом и заливается выравнивающим слоем; мат — тот же кабель на сетке с фиксированным шагом, укладывается в слой плиточного клея под плитку; плёночная система сухая и годится только для совместимых покрытий. Выбор схемы определяет и толщину пирога, и то, какое покрытие можно положить сверху.
Актуализировано
Электрический пол ставят там, где водяной невозможен или избыточен: в квартире с центральным отоплением, в одной комнате, в санузле, при ремонте без вскрытия всего пола. Он не требует котла, коллектора и опрессовки — но и отопить им дом целиком нельзя, это, как правило, комфортный подогрев.
Главная ошибка при выборе — считать три схемы вариантами одного и того же. Пирог у них разный, и покрытие тоже: то, что допустимо над матом в плиточном клее, не всегда допустимо над плёнкой.
Второе, о чём почти не думают заранее: датчик пола стоит защитить трубкой, если система этого требует или рекомендует. Датчик — тот элемент, который чаще других выходит из строя, а защитная трубка оставляет возможность заменить его, не вскрывая пол.
И третье: у нагревателя есть жёсткие ограничения монтажа. Кабель не укорачивают произвольно, линии не должны пересекаться, зоны стационарной мебели и оборудования выделяют по инструкции конкретной системы. Эти правила у разных производителей отличаются, поэтому мы отсылаем к инструкции, а не приводим их как общие.
Слои снизу вверх. Толщины, марки и шаги определяются проектом и условиями объекта.
Основание выравнивается, очищается и грунтуется. На плане отмечают площадь обогрева и зоны стационарной мебели и оборудования — под кухонной мебелью без ножек, под ванной, под встроенными шкафами. Как именно обходить эти зоны, задаёт инструкция конкретной системы. Под нагреватель, если требует схема, укладывается теплоизоляция.

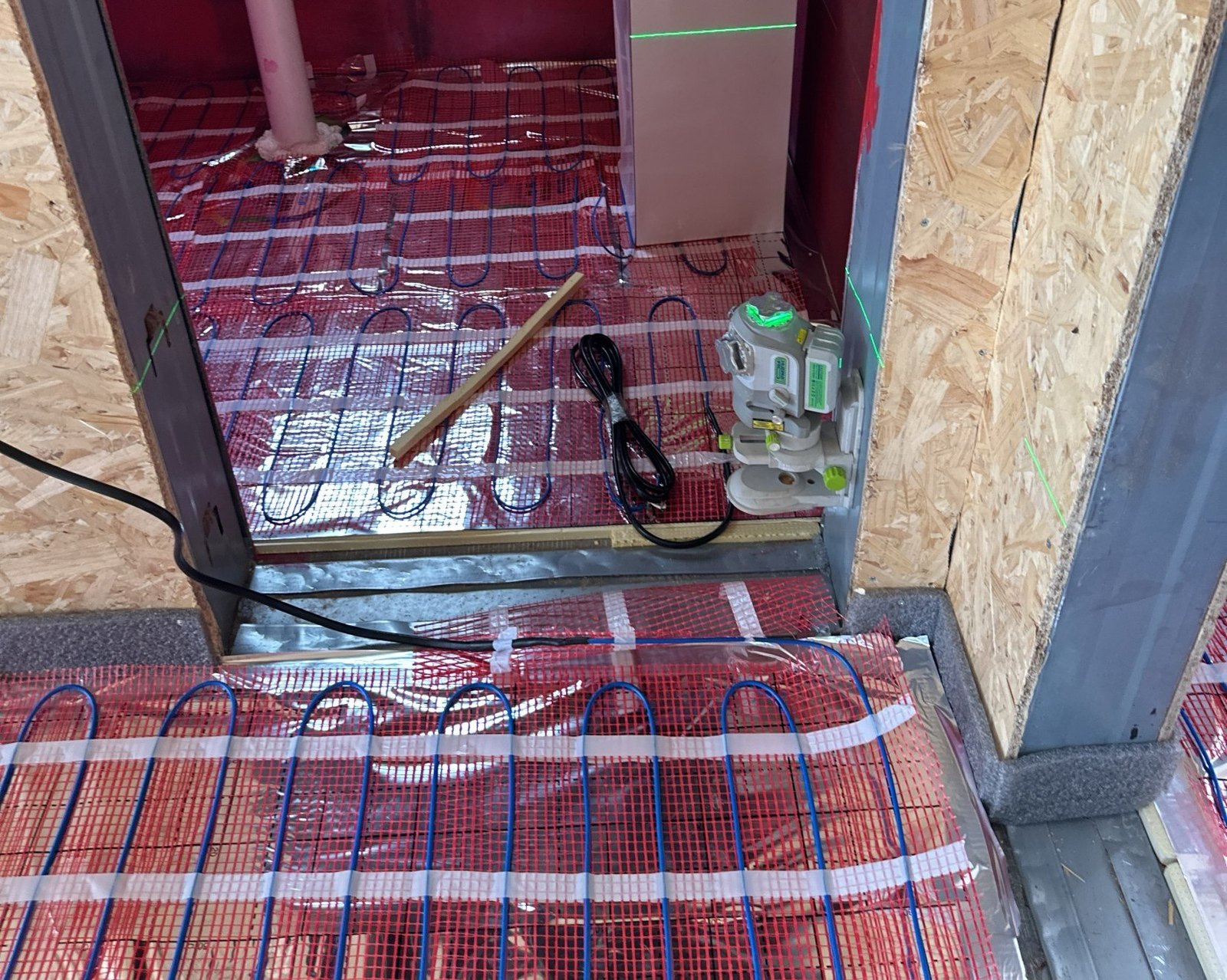

Кабель раскладывается по монтажной ленте с расчётным шагом, мат раскатывается по площади обогрева, плёнка настилается по сухому основанию. Длину кабеля не подгоняют обрезкой: она задана производителем вместе с сопротивлением секции. Нагревательные линии не должны пересекаться и соприкасаться. Датчик размещают так, как предписывает система, — как правило, между линиями, на равном расстоянии от них; если система требует защитную трубку, её конец выводят в монтажную коробку. Сопротивление нагревателя замеряют до укладки и после — оба значения записывают.
Терморегулятор ставится в подрозетник, к нему подводят питание, нагреватель и датчик. Для схемы с постоянной влажностью сам регулятор выносят за пределы помещения. Систему не включают, пока слой над нагревателем не наберёт прочность.
Кабель замоноличивается выравнивающей смесью на толщину, заданную производителем системы. Мат закрывается слоем плиточного клея вместе с укладкой плитки. Плёнка накрывается покрытием без мокрых процессов. Первый прогрев — только после полного набора прочности слоя, иначе в нём появляются трещины.
Статус показывает роль материала в этой конструкции, а не в каталоге. Количество — ориентировочное, для предварительной комплектации.
Предварительный расчёт для указанных размеров. Не заменяет проект и спецификацию.
| Материал | Статус | Назначение в этой конструкции | Можно отказаться? | Ориентировочно |
|---|---|---|---|---|
| Основание и подготовка | ||||
| Теплоизоляция под нагревателем технологический элемент не входит в текущий складской ассортимент | 🟠 Системный | Теплоизоляция под нагревателем, если её требует система: без неё часть тепла уходит вниз, в перекрытие или к соседям. Нужна она или нет и какой толщины — определяет схема производителя и то, что находится под полом. Не нужен: схема производителя не требует подложки, либо под полом отапливаемое помещение | только при изменении конструкции часть тепла уходит вниз, расход электроэнергии растёт, время прогрева увеличивается | по площади |
| Нагревательная система | ||||
| Нагревательный элемент: кабель, мат или плёнка технологический элемент не входит в текущий складской ассортимент | 🔴 Основной | Нагревательная часть системы. Кабель раскладывается с расчётным шагом по монтажной ленте и заливается стяжкой; мат — тот же кабель на сетке с фиксированным шагом, укладывается в слой плиточного клея; плёнка — сухая система под покрытие без мокрых процессов. Схемы не взаимозаменяемы: у каждой свой пирог и свои допустимые покрытия. | нет системы нет | по площади обогрева |
| Датчик температуры пола технологический элемент не входит в текущий складской ассортимент | 🔴 Основной | Датчик температуры пола размещают так, как предписывает система: как правило, между нагревательными линиями, на равном расстоянии от них. Если система требует или рекомендует защитную трубку, её предусматривают заранее — она позволяет заменить датчик, не вскрывая пол. | нет терморегулятор не видит температуру пола и работает по воздуху: покрытие перегревается | 1 на контур |
| Терморегулятор технологический элемент не входит в текущий складской ассортимент | 🔴 Основной | Терморегулятор держит заданную температуру пола и ограничивает её сверху. Без него система работает «всё или ничего»: перегрев покрытия и лишний расход электроэнергии. Он же определяет, можно ли ограничить максимальную температуру под конкретное покрытие. | нет система работает без ограничения температуры — это риск для покрытия и лишний расход | 1 на зону |
| Слой над нагревателем и покрытие | ||||
| Ровнитель для пола Вебер Ветонит 3000 (20кг) толщ.0-5мм (54шт/под) | 🟠 Системный | Выравнивающий слой поверх кабеля: кабельная схема замоноличивается, и толщина слоя задаётся производителем системы. Для мата под плитку этот слой заменяет плиточный клей. Не нужен: схемы «мат» и «плёнка» | только при изменении конструкции кабель остаётся незащищённым и работает в воздухе — это недопустимо | 12 мешков |
| Совместимое напольное покрытие технологический элемент не входит в текущий складской ассортимент | 🔴 Основной | Покрытие подбирается под схему, а не наоборот. Плитка и керамогранит подходят всем трём; ламинат и кварцвинил — только с маркировкой производителя о пригодности для тёплого пола и с ограничением температуры; массив и толстый ковролин в общем случае не подходят. | нет покрытия нет | по проекту |
1 позиция из состава можно заказать у нас; наличие на складе и сроки уточняет менеджер. Ещё 5 позиций — технологические элементы вне складского ассортимента.
Зачем именно здесь. Это сама система: нагревательный элемент под покрытием. Кабель даёт свободу по шагу и мощности, мат — скорость укладки при фиксированном шаге, плёнка — минимальную толщину и сухой монтаж.
Когда какая схема. Кабель — когда есть куда поднять пол и нужна нестандартная раскладка. Мат — санузел и кухня под плитку при ремонте. Плёнка — только сухие конструкции и совместимые покрытия, под плитку в клеевом слое она не рассчитана.
Если отказаться. Системы не будет. Заменять одну схему другой можно, но вместе со схемой меняется весь пирог и список допустимых покрытий.
Чего мы не обещаем. Мощности в ваттах на квадратный метр вне конкретной системы. Она зависит от помещения, теплопотерь, покрытия и назначения — комфортный подогрев или основное отопление. Это расчёт, а не справочная цифра.
Зачем именно здесь. Датчик измеряет температуру самого пола, а не воздуха. Терморегулятор без него управляет вслепую, и покрытие перегревается.
Почему в защитной трубке. Датчик — тот элемент системы, который чаще других выходит из строя. В трубке его меняют за минуты, без неё — вскрывая пол. Требует система трубку или только рекомендует, указано в её инструкции; предусмотреть её стоит в любом случае. Положение датчика тоже задаёт система: как правило, между нагревательными линиями, на равном расстоянии от них, иначе он показывает температуру не пола, а нагревателя.
Если отказаться. Регулятор переходит на управление по воздуху: пол то перегрет, то холодный, а покрытие работает за пределами допустимой температуры.
Зачем именно здесь. Терморегулятор держит заданную температуру и ограничивает её сверху. Он же позволяет выставить предел под конкретное покрытие: у ламината и кварцвинила он ниже, чем у плитки.
Если отказаться. Система работает без ограничения: перерасход электроэнергии и температура покрытия вне допуска производителя.
Что покупают вместе. Датчик и подрозетник. Во влажных помещениях регулятор выносят за пределы комнаты.
Зачем именно здесь. Покрытие подбирается под схему, а не наоборот. Плитка и керамогранит проводят тепло лучше всего и допустимы во всех трёх схемах.
Когда нужна осторожность. Ламинат и кварцвинил — только с маркировкой производителя о пригодности для тёплого пола. Совместимость покрытия проверяется отдельно, по данным его производителя, а предельную температуру задают производитель системы и производитель покрытия — её выставляют ограничением на терморегуляторе. Массивная доска и толстый ковролин в общем случае не подходят: первая рассыхается, второй не пропускает тепло.
Если отказаться. Не от чего: покрытие есть всегда. Но выбрать его нужно до монтажа системы, а не после.
Зачем именно здесь. Выравнивающий слой закрывает кабель и передаёт от него тепло. Толщину задаёт производитель системы: тонкий слой перегревается локально, толстый делает пол инертным.
Если отказаться. В кабельной схеме — нельзя: нагреватель останется в воздухе.
Что покупают вместе. Грунтовку основания и демпферную ленту по периметру.
Это не универсальные правила: их задаёт инструкция конкретной системы. Переносить ограничения одного производителя на другого нельзя.
Расчёт ориентировочный, для предварительной комплектации. Точное количество определяется проектом и замером на объекте.
| Материал | От чего считаем | Запас |
|---|
Расчёт ориентировочный и охватывает только те слои, которые есть у нас в каталоге. Мощность системы, шаг укладки и толщину слоя над нагревателем задаёт производитель конкретной системы вместе с теплотехническим расчётом помещения — универсальных цифр здесь нет.
| Материал | Чем можно заменить | Что покупают вместе |
|---|---|---|
| Нагревательный элемент: кабель, мат или плёнка | другая схема того же назначения — но пирог и покрытие меняются вместе с ней | Датчик температуры пола · Терморегулятор |
| Датчик температуры пола | — | Терморегулятор |
| Терморегулятор | — | Датчик температуры пола |
| Теплоизоляция под нагревателем | — | Нагревательный элемент: кабель, мат или плёнка |
| Ровнитель для пола | — | Нагревательный элемент: кабель, мат или плёнка |
| Плиточный клей | — | Нагревательный элемент: кабель, мат или плёнка · Совместимое напольное покрытие |
| Совместимое напольное покрытие | другое покрытие, пригодное для тёплого пола по данным его производителя | Терморегулятор |
Заявка попадает менеджеру Строй-Терминала: он подбирает вариант и возвращается с предложением. Открытой биржи исполнителей у нас нет.
Пирогом и допустимым покрытием. Кабель раскладывают с расчётным шагом и заливают выравнивающим слоем; мат — тот же кабель на сетке с фиксированным шагом, он укладывается в слой плиточного клея под плитку; плёнка сухая и годится только для совместимых покрытий без мокрых процессов.
Поэтому схему выбирают не по цене, а по тому, какой пирог помещается по высоте и какое покрытие планируется сверху.
В общем случае это комфортный подогрев, а не основное отопление. Как основное отопление система считается отдельно — по теплопотерям помещения и выделенной электрической мощности.
Прежде чем рассматривать такой вариант, стоит убедиться, что выделенной мощности хватает: это ограничение чаще всего и решает вопрос.
Универсальной цифры нет, и мы её не называем. Мощность имеет смысл только внутри конкретной системы: она зависит от помещения, теплопотерь, покрытия и от того, подогрев это или отопление.
Эту величину даёт производитель системы вместе с расчётом. Подставлять «типовое значение» здесь — прямой путь к перегреву покрытия или к холодному полу.
Чтобы его можно было заменить. Датчик — тот элемент системы, который чаще других выходит из строя; в трубке замена занимает минуты, без неё придётся вскрывать пол.
Требует система трубку или рекомендует — сказано в её инструкции. Положение самого датчика тоже задаёт система: как правило, между нагревательными линиями, на равном расстоянии от них, иначе он показывает температуру нагревателя, а не пола.
Только если производитель ламината прямо разрешил это и указал предельную температуру, и если терморегулятор позволяет её ограничить.
Массивная доска и толстый ковролин в общем случае не подходят: дерево рассыхается, ковролин не пропускает тепло и система греет сама себя.
Зоны стационарной мебели и оборудования выделяются по инструкции конкретной системы. Под кухонной мебелью без ножек, под ванной и встроенными шкафами тепло отводить некуда, и производители, как правило, исключают такие участки из площади обогрева.
Поэтому площадь обогрева размечают до укладки, а расстановку мебели согласуют заранее — переставить шкаф после заливки уже нельзя.
Окончательное электрическое подключение выполняется по применимым нормам и инструкции производителя системы. Как правило, это отдельная линия с защитой, рассчитанной на мощность системы, и устройство защитного отключения.
Это работа электрика по проекту электроснабжения квартиры или дома. Мы эту часть не поставляем и не выполняем.
Только после того, как слой над нагревателем наберёт прочность — срок указывает производитель смеси. Для схемы «плёнка» мокрого слоя нет, и ограничение не действует.
Ранний прогрев рвёт стяжку: смесь сохнет неравномерно, и трещины идут по линиям кабеля.
Сейчас нет. Проверено по каталогу: ни кабелей, ни матов, ни плёнки, ни терморегуляторов, ни датчиков в ассортименте нет — поэтому эти позиции показаны в составе серыми информационными строками.
Из состава у нас есть то, что относится к слою над нагревателем: ровнители для пола и плиточные клеи. Остальное можно запросить через менеджера.
Нет. Длина нагревательной секции и её сопротивление заданы производителем, и обрезка меняет расчётные характеристики. Подбирают не длину под комнату, а секцию под площадь обогрева.
По той же причине нагревательные линии не должны пересекаться и соприкасаться между собой: в месте наложения отвод тепла меняется. Конкретные требования и допуски указаны в инструкции системы.
Водяному нужен источник тепла, коллектор и опрессовка, зато он дешевле в эксплуатации и подходит как основное отопление. Электрическому нужна только линия питания, он проще в монтаже и тоньше, но дороже в работе.
В квартире с центральным отоплением врезка водяного контура запрещена, и электрический остаётся единственным вариантом. У нас есть отдельная конструкция по водяному полу.
